Spesifikasi teknis

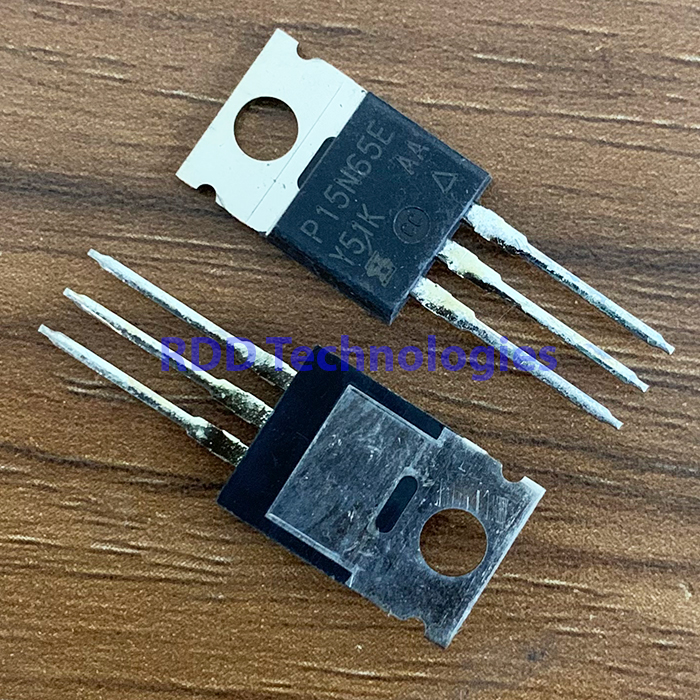

| Jenis | MOSFET daya N-channel E Series 650 V |
|---|---|
| Merek | Vishay Siliconix |
| Tegangan drain-source (BVDSS) | 650 V |
| Tegangan gate-source (VGS) | ±30 V |
| Arus drain kontinu (ID) | 15 A (TC 25 °C) · 10 A (TC 100 °C), VGS 10 V |
| Arus drain pulsa (IDM) | 38 A |
| Tegangan ambang gate (VGS(th)) | 2 – 4 V (VDS = VGS, ID 250 µA) |
| RDS(on) | 0,23 Ω typ, 0,28 Ω maks (VGS 10 V, ID 8 A) |
| Transkonduktansi maju (gfs) | 5,6 S typ (VDS 30 V, ID 8 A) |
| Muatan gate total (Qg) | 48 nC typ, 96 nC maks (VGS 10 V, VDS 520 V, ID 8 A) |
| Muatan gate-source (Qgs) | 11 nC typ |
| Muatan gate-drain (Qgd, Miller) | 21 nC typ |
| Kapasitansi masukan (Ciss) | 1640 pF typ (VGS 0 V, VDS 100 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 80 pF typ |
| Kapasitansi transfer balik (Crss) | 4 pF typ |
| Kapasitansi keluaran efektif | Co(er) 63 pF typ · Co(tr) 213 pF typ (VDS 0 – 520 V) |
| Waktu switching | td(on) 18 / 36 ns · tr 24 / 48 ns · td(off) 48 / 96 ns · tf 25 / 50 ns (typ / maks; VDD 520 V, ID 8 A, VGS 10 V, Rg 9,1 Ω) |
| Energi avalanche pulsa tunggal (EAS) | 286 mJ |
| Resistansi termal | RthJC 0,7 °C/W maks · RthJA 62 °C/W maks |
| Tegangan maju dioda body (VSD) | 1,2 V maks (IS 8 A, VGS 0 V) |
| Pemulihan balik dioda body | trr 325 ns · Qrr 4,6 µC · IRRM 20 A (typ; IF 8 A, dI/dt 100 A/µs, VR 400 V) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-220AB |
| Jenis pemasangan | Through hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Vishay Siliconix SiHP15N65E (dokumen 91534, S15-0399 Rev. B, 16 Maret 2015).
Muatan gate maksimum (96 nC) dua kali nilai tipikalnya; gunakan angka maksimum saat memilih driver gate.
Datasheet mencantumkan disipasi daya maksimum 34 W, tetapi angka itu tidak sesuai dengan resistansi termal 0,7 °C/W dan faktor derating 1,4 W/°C di dokumen yang sama. Karena tidak dapat kami pastikan, disipasi daya tidak kami tampilkan; silakan hubungi kami bila Anda membutuhkannya.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
