Spesifikasi teknis
| Jenis | N-channel power MOSFET, CoolMOS CFD (dengan intrinsic fast-recovery body diode) |
|---|---|
| Merek | Infineon |

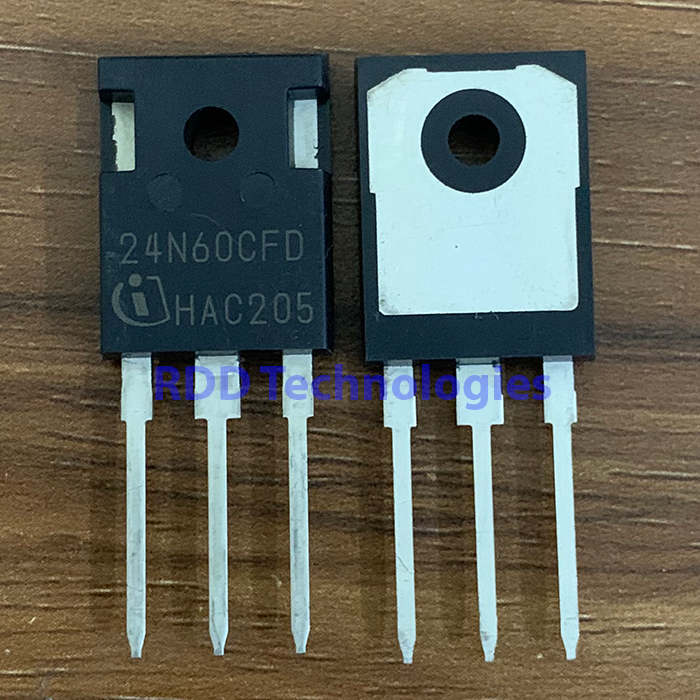

| Kode pabrikan | SPW24N60CFD (marking 24N60CFD) |
| Tegangan breakdown drain-source V(BR)DSS | min. 600 V (650 V pada Tjmax) |
| Arus drain kontinu (ID) | 21,7 A pada TC 25 °C; 13,7 A pada TC 100 °C |
| Arus drain pulsa (ID,pulse) | 55 A |
| RDS(on) | typ. 0,15 Ω, maks. 0,185 Ω pada VGS 10 V, ID 15,4 A |
| Tegangan gate-source (VGS) | ± 20 V statis; ± 30 V AC (f > 1 Hz) |
| Tegangan ambang gate VGS(th) | 3 – 5 V (typ. 4 V) |
| Disipasi daya (Ptot) | 240 W pada TC 25 °C |
| Hambatan termal junction-case | maks. 0,52 K/W |
| Suhu kerja dan penyimpanan | −55 °C – +150 °C |
| Kemasan / Package | PG-TO247 |
| Pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Infineon SPW24N60CFD (CoolMOS Power Transistor, Rev. 1.2, 2008-02-12; LCSC C539324).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
