Spesifikasi teknis
| Jenis | Schottky barrier rectifier, surface mount |
|---|---|
| Merek | Vishay General Semiconductor |

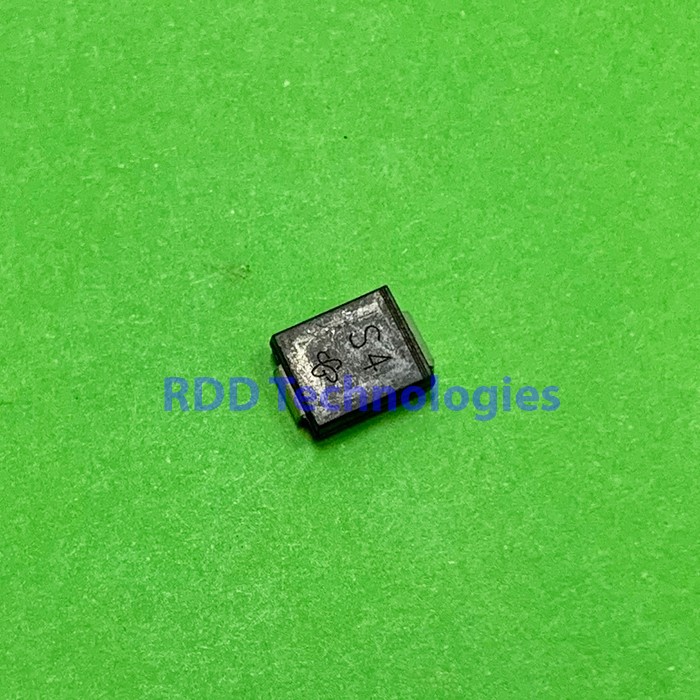

| Kode marking | S4 |
| Tegangan balik puncak berulang (VRRM) | 40 V |
| Tegangan RMS maks (VRMS) | 28 V |
| Tegangan blokir DC (VDC) | 40 V |
| Arus maju rata-rata (IF(AV)) | 3,0 A (pada suhu terminal TL, lihat kurva derating di datasheet) |
| Arus surja maju puncak (IFSM) | 100 A (8,3 ms, setengah gelombang sinus) |
| Energi avalanche non-repetitif (EAS) | 20 mJ (TA 25 °C, IAS 2,0 A, L 10 mH) |
| Laju perubahan tegangan (dV/dt) | 10 000 V/µs |
| Tegangan maju (VF) | 0,5 V maks (IF 3,0 A, uji pulsa) |
| Arus bocor balik (IR) | 0,5 mA maks (TA 25 °C) · 20 mA maks (TA 100 °C), pada VDC |
| Resistansi termal | RθJA 55 °C/W typ · RθJL 17 °C/W typ (PCB, pad tembaga 14 × 14 mm) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +150 °C |
| Kemasan | SMC (DO-214AB) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Vishay General Semiconductor SS32, SS33, SS34, SS35, SS36 (Document Number 88751, revisi 23-Apr-2020).
Akhiran -E3 berarti versi komersial yang sesuai RoHS; /57T adalah kode kemasan reel 7 inci (850 pcs per reel). Gelang warna pada badan menandai sisi katoda.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
