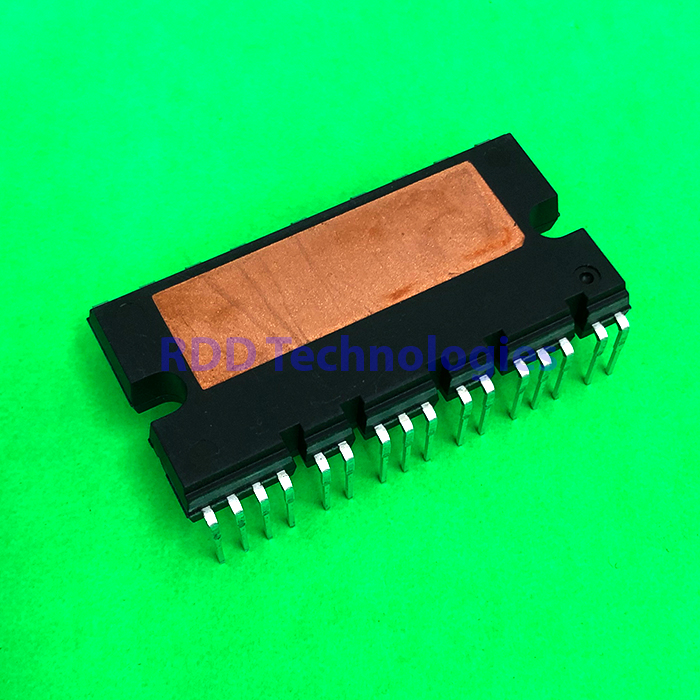

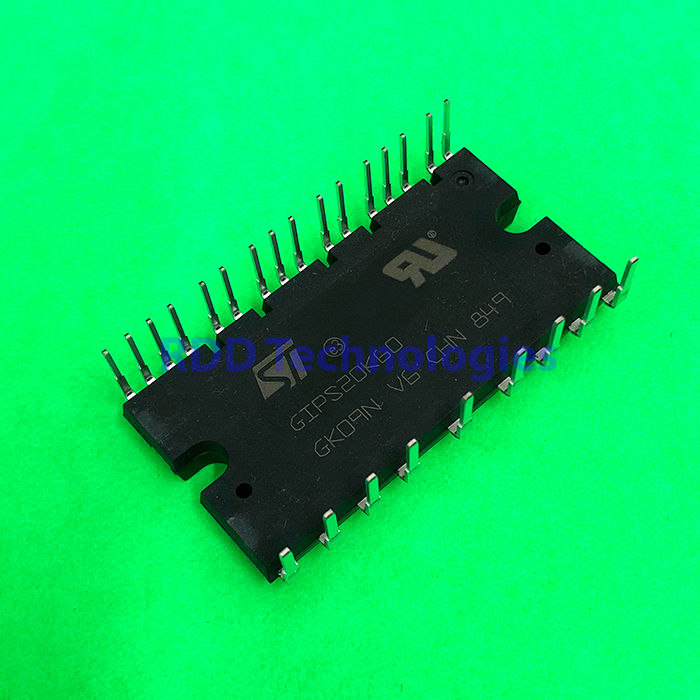

Name: STGIPS20K60 ST - RDD Technologies
Brand: ST MICROELECTRONICS
SKU: 3701130-L23.25
Price: 340000 IDR
Availability: InStock

Spesifikasi teknis

Jenis	IGBT Intelligent Power Module (IPM), inverter 3 fasa dengan IC driver gate dan dioda freewheeling
Merek	STMicroelectronics
Kode pabrikan	STGIPS20K60
VCES	600 V
Tegangan suplai P–N maks.	450 V (surge 500 V)
IC per IGBT (Tc = 25 °C)	± 18 A
ICP per IGBT (pulsa)	± 40 A
PTOT per IGBT (Tc = 25 °C)	52 W
Short circuit withstand	5 µs (TJ 125 °C)
Input logika	3,3 V / 5 V / 15 V CMOS/TTL
Fitur	Bootstrap diode internal, interlocking, UVLO, smart shutdown, komparator proteksi
Tegangan isolasi	2.500 V RMS (AC, 60 detik)
Suhu junction kerja	-40 °C – +150 °C
Kemasan	SDIP-25L (DBC terisolasi)
Pemasangan	Through Hole

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet resmi STMicroelectronics STGIPS20K60 (Doc ID 16098 Rev 3, September 2010; LCSC C2688717).

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
