Spesifikasi teknis
| Jenis | MOSFET P-channel logic level enhancement mode, dengan proteksi ESD |
|---|---|
| Merek | SamHop Microelectronics |
| Tegangan drain-source (VDS) | −40 V |
| Tegangan gate-source (VGS) | ±20 V |
| Arus drain kontinu (ID) | −19 A (TC 25 °C) · −15 A (TC 70 °C) |
| Arus drain pulsa (IDM) | −58 A |
| Tegangan ambang gate (VGS(th)) | −1 – −3 V, typ −1,8 V (VDS = VGS, ID −250 µA) |
| RDS(on) | 38 mΩ typ, 48 mΩ maks (VGS −10 V, ID −9,5 A) · 58 mΩ typ, 78 mΩ maks (VGS −4,5 V, ID −7,5 A) |
| Transkonduktansi maju (gFS) | 10 S typ (VDS −10 V, ID −9,5 A) |
| Muatan gate total (Qg) | 14,5 nC typ (VGS −10 V) · 7 nC typ (VGS −4,5 V); VDS −20 V, ID −9,5 A |
| Muatan gate-source (Qgs) | 2,1 nC typ |
| Muatan gate-drain (Qgd) | 3,4 nC typ |
| Kapasitansi masukan (Ciss) | 895 pF typ (VDS −20 V, VGS 0 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 138 pF typ |
| Kapasitansi transfer balik (Crss) | 67 pF typ |
| Waktu switching | td(on) 14 ns · tr 14 ns · td(off) 54 ns · tf 10 ns (typ; VDD −20 V, ID −1,0 A, VGS −10 V, RGEN 3,3 Ω) |
| Energi avalanche pulsa tunggal (EAS) | 16 mJ (Tj awal 25 °C, L 0,5 mH, VDD 20 V) |
| Disipasi daya maksimum (PD) | 32 W (TC 25 °C) · 20 W (TC 70 °C) |
| Resistansi termal | RθJC 4 °C/W · RθJA 50 °C/W |
| Arus maju dioda body kontinu (IS) | −2,0 A maks |
| Tegangan maju dioda body (VSD) | −0,77 V typ, −1,3 V maks (VGS 0 V, IS −2,0 A) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | −55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | TO-252AA (D-PAK) |
| Jenis pemasangan | SMD (surface mount) |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet SamHop Microelectronics STU/D413S (Ver 1.0, 8 Agustus 2008).
Datasheet mengaitkan angka arus drain, disipasi daya dan resistansi termal di atas dengan catatan “dipasang di papan FR4, t < 10 detik”. Untuk pemakaian terus-menerus, gunakan angka ini sebagai batas atas, bukan nilai kerja.
SamHop menyatakan karakteristik dinamis dan switching (kapasitansi, waktu switching, muatan gate) dijamin oleh desain dan tidak diuji pada produksi.

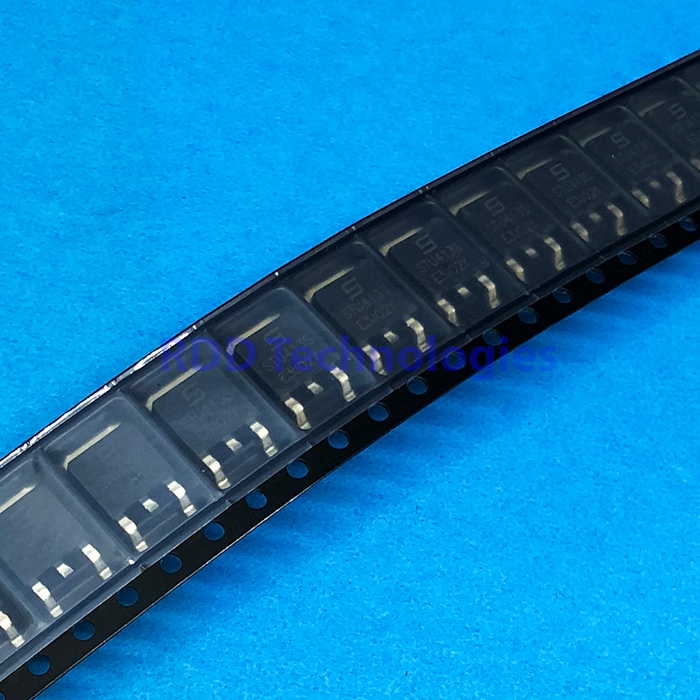

Logo SamHop dan kode STU413S pada badan komponen di foto produk sesuai dengan datasheet ini.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
