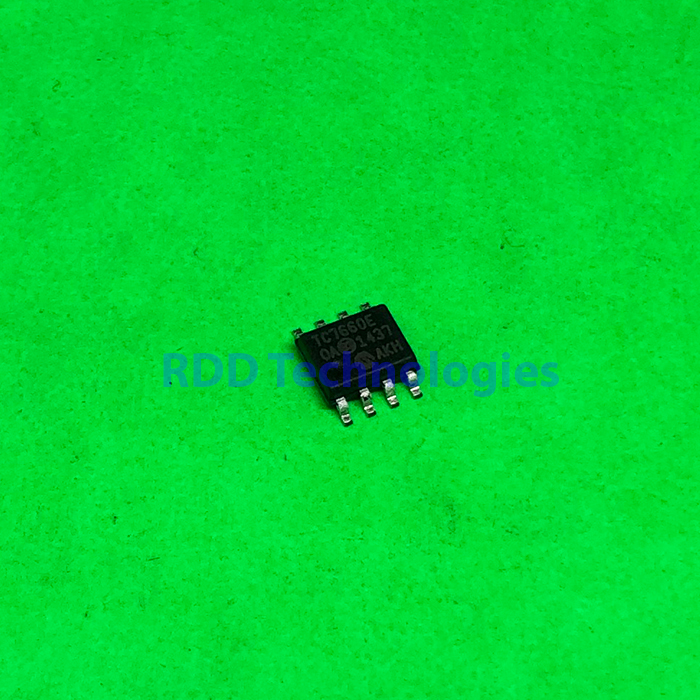

TC7660EOA713 SOIC-8 MICROCHIP
Rp25.000
Stok 18
Spesifikasi teknis
| Jenis | Charge pump DC-DC voltage converter (pembalik tegangan, +V → −V) |
|---|---|
| Merek | Microchip Technology |
| Tegangan input | 1,5 – 10 V (output −1,5 sampai −10 V) · 10,5 V maks absolut |
| Rentang suplai | 3 – 10 V (LV terbuka) · 1,5 – 3,5 V (LV ke GND) |
| Arus suplai (I+) | 80 µA typ / 180 µA maks (V+ 5 V, tanpa beban) |
| Resistansi output (ROUT) | 70 Ω typ / 100 Ω maks (IOUT 20 mA, TA 25 °C) |
| Frekuensi osilator | 10 kHz typ (pin 7 terbuka) |
| Efisiensi daya | 98 % typ (95 % min; RL 5 kΩ) |
| Efisiensi konversi tegangan | 99,9 % typ (97 % min; tanpa beban) |
| Komponen eksternal | 2 kapasitor; tidak perlu dioda Dx |
| Konfigurasi kaki (SOIC-8) | 1 NC · 2 CAP+ · 3 GND · 4 CAP− · 5 VOUT · 6 LV · 7 OSC · 8 V+ |
| Disipasi daya maks | 470 mW (SOIC, TA ≤ 70 °C) |
| Suhu kerja | -40 °C – +85 °C (versi E) |
| Kemasan | SOIC-8 (EOA) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Microchip TC7660 “Charge Pump DC-to-DC Voltage Converter” (DS21465A, 2001; salinan alldatasheet). Kondisi uji: V+ 5 V, COSC = 0.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
