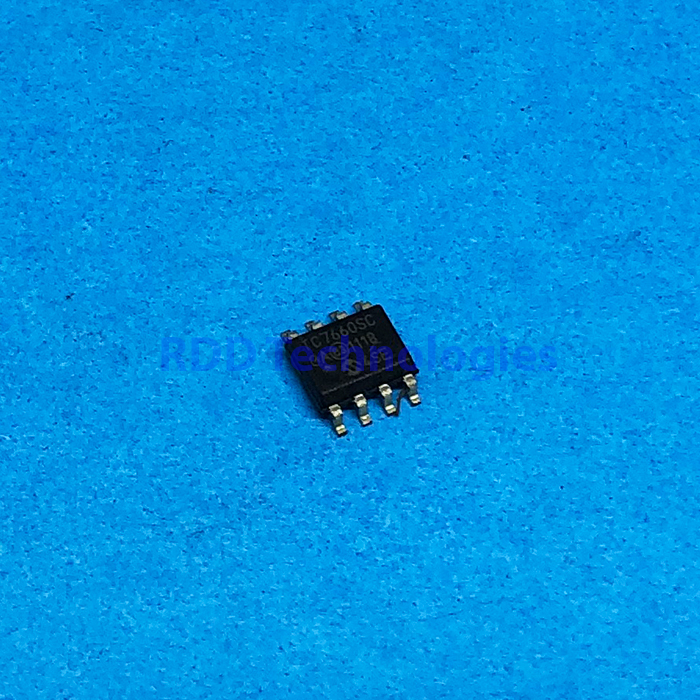

TC7660SCOA MICROCHIP 8-SOIC
Rp34.500
Stok 9
Spesifikasi teknis
| Jenis | Konverter tegangan charge pump (pembalik tegangan, +V ke −V) |
|---|---|
| Merek | Microchip |
| Tegangan input | 1,5–12 V (1,5–3,5 V dengan LV ke GND · 3–12 V dengan LV terbuka) · maks. 13 V |
| Tegangan keluaran | −1,5 hingga −12 V (= −VIN) |
| Resistansi output | Tipikal 60 Ω · maks. 100 Ω (IOUT 20 mA, V+ 5 V) |
| Frekuensi osilator | 10 kHz · 45 kHz dengan pin BOOST ke V+ |
| Efisiensi daya | Min. 96 % · tipikal 98 % (RL 5 kΩ) |
| Efisiensi konversi tegangan | Min. 99 % · tipikal 99,9 % |
| Arus suplai | Tipikal 80 µA · maks. 160 µA (V+ 5 V, tanpa beban) |
| Komponen eksternal | Hanya dua kapasitor |
| Proteksi ESD | 10 kV HBM |
| Suhu kerja | 0 °C – +70 °C (versi C) |
| Konfigurasi kaki | 1 BOOST · 2 CAP+ · 3 GND · 4 CAP− · 5 VOUT · 6 LV · 7 OSC · 8 V+ |
| Kemasan | SOIC-8 |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Microchip TC7660S (Super Charge Pump DC-to-DC Voltage Converter, DS20001467C, 2015): tabel absolute maximum ratings, karakteristik listrik dan spesifikasi suhu.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
