Spesifikasi teknis
| Jenis | Penguat audio stereo class AB (2 kanal) |
|---|---|
| Merek | STMicroelectronics |
| Kode pabrikan | TDA2007A |
| Kemasan / Package | SIP9 |
| Pemasangan | Through Hole |
| Tegangan catu | 8 – 26 V |
| Tegangan catu maks. (absolute maximum) | 28 V |
| Daya keluaran per kanal | 6 W tipikal, min. 5,5 W (VS 18 V, RL 4 Ω, distorsi 0,5 %) |
| Distorsi | 0,1 % tipikal (VS 18 V, RL 4 Ω, 1 kHz, PO 100 mW – 3 W) |
| Gain tegangan (closed loop) | 36 dB (35,5 – 36,5 dB) |
| Resistansi input | 200 kΩ tipikal, min. 70 kΩ |
| Arus diam total | 50 mA tipikal, maks. 90 mA (VS 18 V) |
| Supply voltage rejection | 55 dB tipikal (100 Hz) |
| Arus puncak keluaran maks. | 3 A (repetitif), 3,5 A (non-repetitif, 100 µs) |
| Disipasi daya maks. | 10 W (Tcase 70 °C) |
| Resistansi termal junction-case | maks. 8 °C/W |
| Suhu penyimpanan dan junction | −40 – +150 °C |
| Proteksi | AC short circuit protection, thermal overload protection (shutdown 145 °C) |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi STMicroelectronics TDA2007A (September 2003).

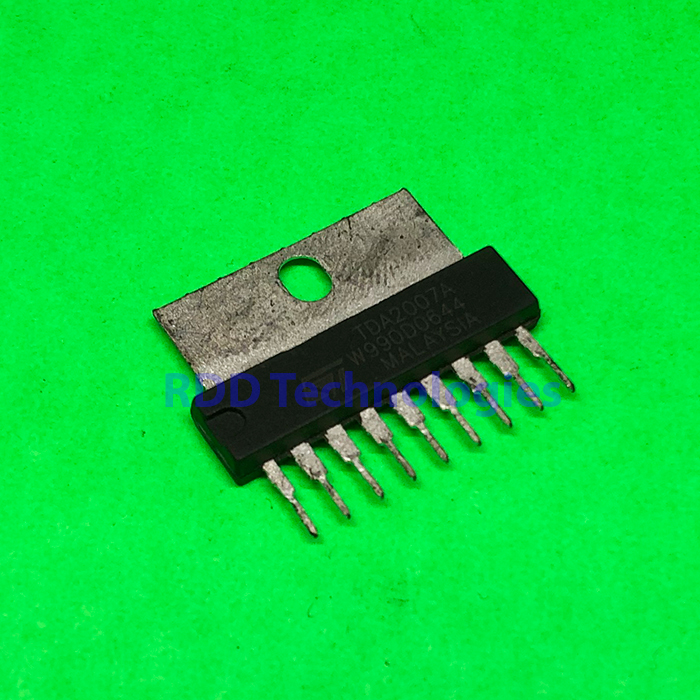

Nama produk kami menyebut ZIP; ST menamai kemasan ini SIP9 (9 pin dalam satu baris). ST menandai TDA2007A sebagai produk obsolete.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
