Spesifikasi teknis
| Jenis | MOSFET N-channel super junction (DTMOS) untuk switching regulator |
|---|---|
| Merek | Toshiba |
| Tegangan drain-source (VDSS) | 650 V |
| Tegangan gate-source (VGSS) | ±30 V |
| Arus drain (ID) | 27,6 A DC |
| Arus drain pulsa (IDP) | 110 A |
| Arus balik drain (IDR) | 27,6 A DC; 110 A pulsa |
| Tegangan ambang gate (Vth) | 3 V – 4,5 V pada VDS 10 V, ID 1,6 mA |
| RDS(on) | 0,13 Ω maksimum (0,11 Ω tipikal) pada VGS 10 V, ID 13,8 A |
| Muatan gate total (Qg) | 90 nC pada VDD ± 400 V, VGS 10 V, ID 27,6 A |
| Muatan gate-source (Qgs1) | 25 nC |
| Muatan gate-drain (Qgd) | 45 nC |
| Kapasitansi masukan (Ciss) | 3000 pF pada VDS 300 V, VGS 0 V, f 100 kHz |
| Kapasitansi keluaran (Coss) | 70 pF pada kondisi yang sama |
| Kapasitansi transfer balik (Crss) | 8 pF pada kondisi yang sama |
| Resistansi gate (rg) | 2 Ω pada f 1 MHz |
| Waktu switching | Rise time 50 ns, turn-on time 100 ns, fall time 7 ns, turn-off time 130 ns |
| Waktu pemulihan balik dioda (trr) | 115 ns tipikal |
| Ketahanan dv/dt | 50 V/ns (VDD 0 – 400 V, ID 13,8 A) |
| Disipasi daya (PD) | 230 W pada TC 25 °C |
| Energi avalanche pulsa tunggal (EAS) | 444 mJ |
| Arus avalanche (IAR) | 7 A |
| Resistansi termal channel-case | 0,543 °C/W |
| Resistansi termal channel-ambient | 50 °C/W |
| Suhu kanal maksimum (Tch) | 150 °C |
| Suhu penyimpanan (Tstg) | -55 °C – +150 °C |
| Torsi pemasangan | 0,8 N·m |
| Jumlah kanal | 1 |
| Kemasan | TO-247 |
| Jenis pemasangan | Through Hole |
Keterangan

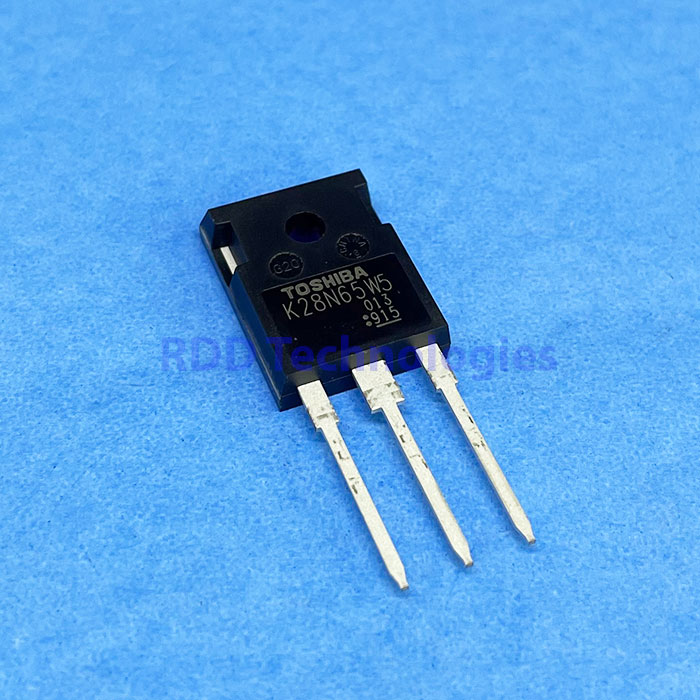

Seluruh spesifikasi di atas berasal dari datasheet Toshiba TK28N65W5 (revisi 3.0, 25 Februari 2014).
Tegangan ambang gate 4,5 V yang sering dikutip adalah batas atas; datasheet memberi rentang 3 V sampai 4,5 V. Begitu pula 0,13 Ω adalah RDS(on) maksimum, sedangkan nilai tipikalnya 0,11 Ω.
Angka 100 ns dan 130 ns pada komponen ini adalah turn-on time dan turn-off time, bukan delay time seperti yang kadang dikutip.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet Toshiba, salinan melalui LCSC, C7069033.
