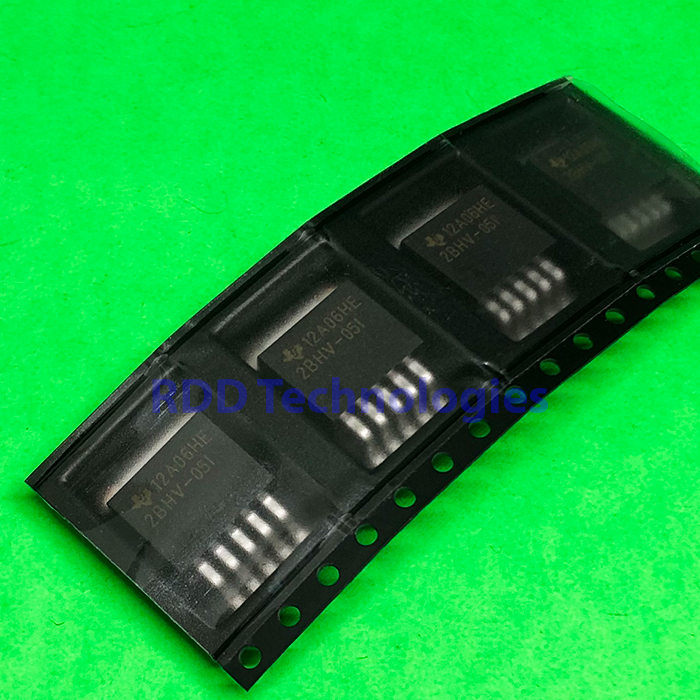

TL2575HV-05IKTTR TI TO-263
Rp75.000
Stok 58
Spesifikasi teknis
| Jenis | Step-down (buck) switching regulator, output tetap 5 V, 1 A |
|---|---|
| Merek | Texas Instruments |
| Tegangan input (VIN) | 4,75 – 60 V (kerja, versi HV) · 60 V maks absolut |
| Tegangan output (VOUT) | 5,0 V typ (4,9 – 5,1 V; VIN 12 V, ILOAD 0,2 A, TJ 25 °C) · 4,75 – 5,275 V (8 – 60 V, 0,2 – 1 A, rentang suhu penuh) |
| Arus output | 1 A |
| Frekuensi osilator | 52 kHz typ (47 – 58 kHz, TJ 25 °C) |
| Efisiensi | 77 % typ (VIN 12 V, ILOAD 1 A) |
| Batas arus switch (ICL) | 2,8 A typ (1,7 – 3,6 A, TJ 25 °C) |
| Tegangan saturasi switch (VSAT) | 0,9 V typ / 1,2 V maks (IOUT 1 A, TJ 25 °C) |
| Arus diam (IQ) | 5 mA typ / 10 mA maks |
| Arus standby (ISTBY) | 50 µA typ / 200 µA maks (ON/OFF = 5 V) |
| Konfigurasi kaki | 1 VIN · 2 OUTPUT · 3 GND (tab) · 4 FEEDBACK · 5 ON/OFF |
| Suhu sambungan kerja (TJ) | -40 °C – +125 °C |
| Resistansi termal (RθJA) | 26,5 °C/W (TO-263, KTT) |
| Kemasan | TO-263-5 (KTT) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments TL2575 / TL2575HV (SLVS638D, Rev. D, Juni 2022), tabel untuk TL2575HV-05.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
