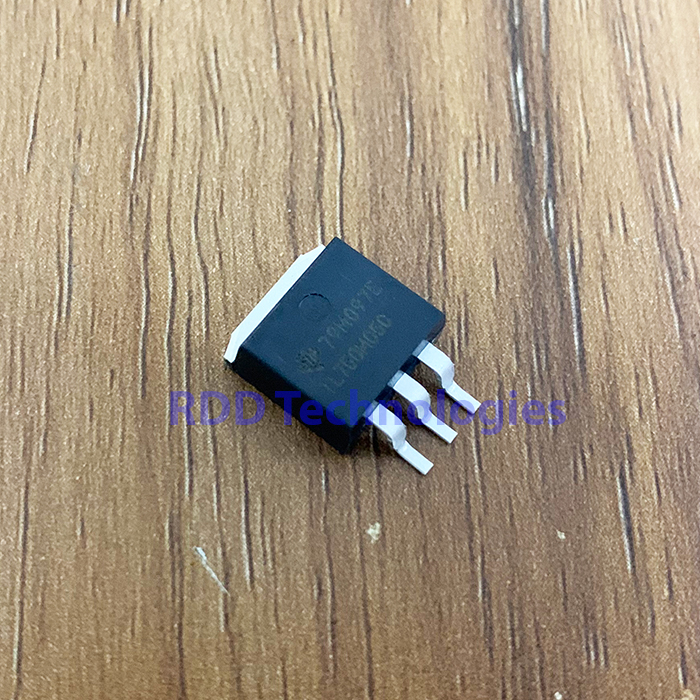

TL750M05CKTTR TI TO-263-3
Rp40.500
LDO Voltage Regulators Single Output LDO 75 0mA
Stok 6
Spesifikasi teknis
| Jenis | Regulator tegangan linear low-dropout (LDO) positif, keluaran tetap |
|---|---|
| Merek | Texas Instruments |
| Tegangan keluaran | 5 V (4,95–5,05 V pada TJ 25 °C · 4,9–5,1 V pada TJ 0–125 °C) |
| Arus keluaran | Hingga 750 mA |
| Tegangan input | 6–26 V (kerja) · transien hingga 60 V (load dump) |
| Tegangan input balik | −15 V kontinu · −50 V transien (100 ms) |
| Dropout maks. | 0,5 V (IO 500 mA) · 0,6 V (IO 750 mA) |
| Regulasi line | Tipikal 12 mV · maks. 50 mV (VI 6–26 V, IO 250 mA) |
| Regulasi beban | Tipikal 20 mV · maks. 50 mV (IO 5–750 mA) |
| Ripple rejection | Min. 50 dB · tipikal 55 dB (VI 8–18 V, 120 Hz) |
| Arus bias | Tipikal 5 mA (IO 10 mA) · 60–75 mA (IO 750 mA) |
| Noise keluaran (tipikal) | 500 µV (10 Hz–100 kHz) |
| Proteksi | Overvoltage, thermal overload, pembatas arus, input terbalik |
| Suhu junction kerja | 0 °C – +125 °C |
| Konfigurasi kaki | Pin COMMON terhubung ke tab (mounting base) |
| Kemasan | TO-263-3 (D2PAK, KTT) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments TL750M Series (Low-Dropout Voltage Regulators, SLVS021N, Agustus 2010): tabel absolute maximum ratings, recommended operating conditions dan karakteristik listrik TL750M05.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
