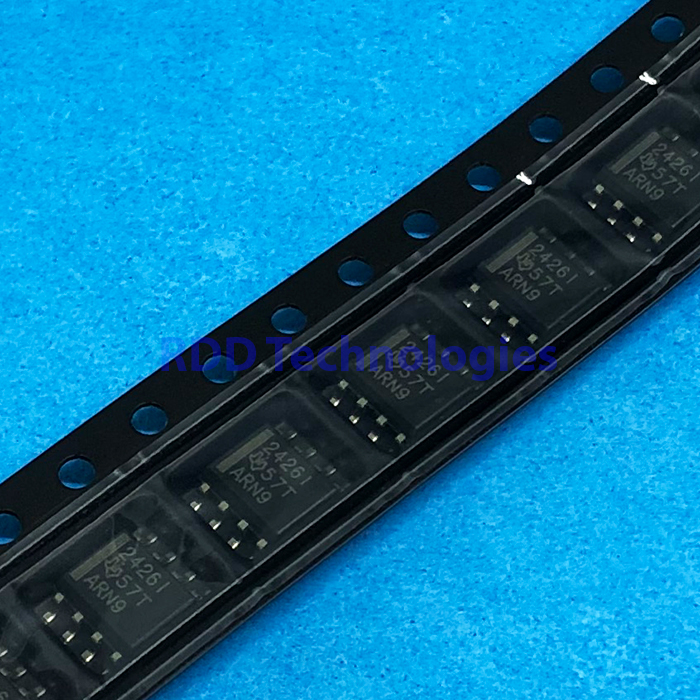

TLE2426ID TI SOIC-8
Rp46.400
TLE2426
Voltage References Rail Virtual Ground
Stok 27
Spesifikasi teknis
| Jenis | Rail splitter — ground virtual presisi (keluaran = ½ tegangan input) |
|---|---|
| Merek | Texas Instruments |
| Tegangan input | 4–40 V (maks. absolut 40 V) |
| Tegangan keluaran | VI / 2 (contoh: 2,48–2,52 V pada VI 5 V; 5,95–6,05 V pada VI 12 V; 25 °C) |
| Arus keluaran (tipikal) | Source 20 mA · sink 20 mA (maks. absolut ±80 mA) |
| Regulasi keluaran (tipikal) | −45 µV (source 0–10 mA) · +15 µV (sink 0–10 mA) |
| Impedansi keluaran | Tipikal 7,5 mΩ · maks. 22,5 mΩ |
| Arus suplai | Tipikal 170 µA (VI 5 V) · maks. 400 µA (VI 4–40 V) |
| Noise keluaran (tipikal) | 120 µV rms (CNR = 0) · 30 µV rms (CNR = 1 µF), 10 Hz–10 kHz |
| Pin noise reduction | Ya (paket D/P) |
| Suhu kerja | −40 °C – +85 °C (versi I) |
| Konfigurasi kaki | 1 OUT · 2 COMMON · 3 IN · 8 NOISE REDUCTION · 4–7 NC |
| Kemasan | SOIC-8 (D) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments TLE2426 (The “Rail Splitter” Precision Virtual Ground, SLOS098D, revisi Mei 1998, via LCSC): fitur, susunan kaki paket D, absolute maximum ratings dan karakteristik listrik.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
