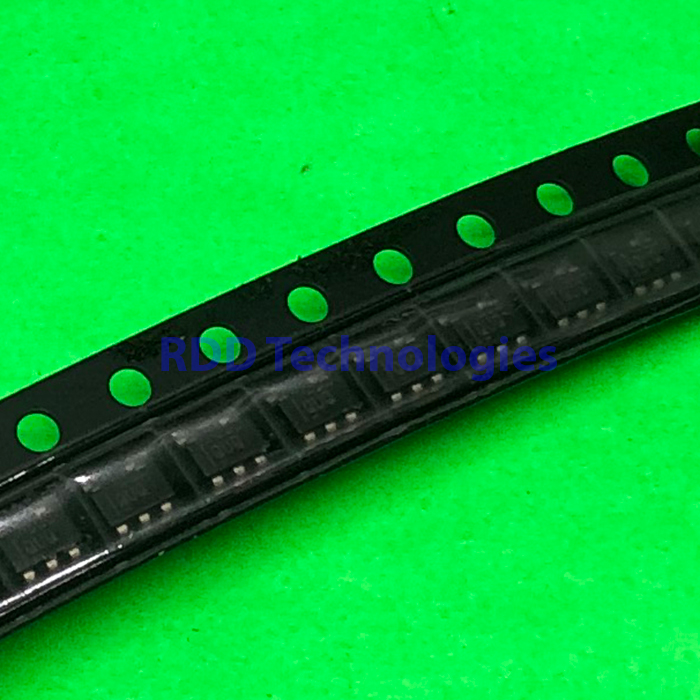

TLV70430DBVR TI SOT23
Rp7.000
Stok 43
Spesifikasi teknis
| Jenis | LDO linear regulator, output tetap 3,0 V, arus diam sangat rendah |
|---|---|
| Merek | Texas Instruments |
| Tegangan output (VOUT) | 3,0 V (akurasi ±2 %, TJ 25 °C) |
| Arus output maks | 150 mA |
| Tegangan input (VIN) | 2,5 – 24 V (kerja) |
| Arus ground (IGND) | 3,2 µA typ / 4,5 µA maks (IOUT 0 mA, TJ 25 °C) |
| Tegangan dropout | 850 mV typ / 1100 mV maks (IOUT 100 mA, TJ 25 °C) |
| Batas arus | 160 mA min (VOUT 0 V) |
| PSRR | 60 dB typ (100 kHz, COUT 10 µF) |
| Regulasi line | 20 mV typ / 50 mV maks (VOUT(nom) + 1 V ≤ VIN ≤ 24 V) |
| Suhu sambungan kerja (TJ) | -40 °C – +125 °C |
| Resistansi termal (RθJA) | 213,1 °C/W (SOT-23-5, chip legacy) |
| Kemasan | SOT-23-5 (DBV) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments TLV704 (SBVS148F, Rev. F, Maret 2023). Menurut datasheet, kode tanpa akhiran M3 (seperti TLV70430DBVR) adalah versi chip legacy; nilai di atas memakai kolom chip legacy bila berbeda.
Kapasitor output minimal 1 µF diperlukan sesuai datasheet.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
