Spesifikasi teknis
| Jenis | Off-line switcher (IC power supply AC-DC) dengan MOSFET 700 V terintegrasi — TinySwitch-II |
|---|---|
| Merek | Power Integrations |
| MOSFET internal | 700 V |
| Frekuensi kerja | 132 kHz (dengan frequency jittering) |
| Daya output (230 VAC ±15 %) | 5,5 W adaptor · 9 W open frame |
| Daya output (85 – 265 VAC) | 4 W adaptor · 6 W open frame |
| Konsumsi tanpa beban | < 50 mW (dengan bias winding) · < 250 mW tanpa bias winding (265 VAC) |
| Fitur | Kontrol ON/OFF sederhana tanpa kompensasi loop, tanpa bias winding, deteksi undervoltage line terprogram, auto-restart saat hubung singkat / loop terbuka, pembatas arus, thermal shutdown |
| Aplikasi | Charger ponsel, standby power PC |

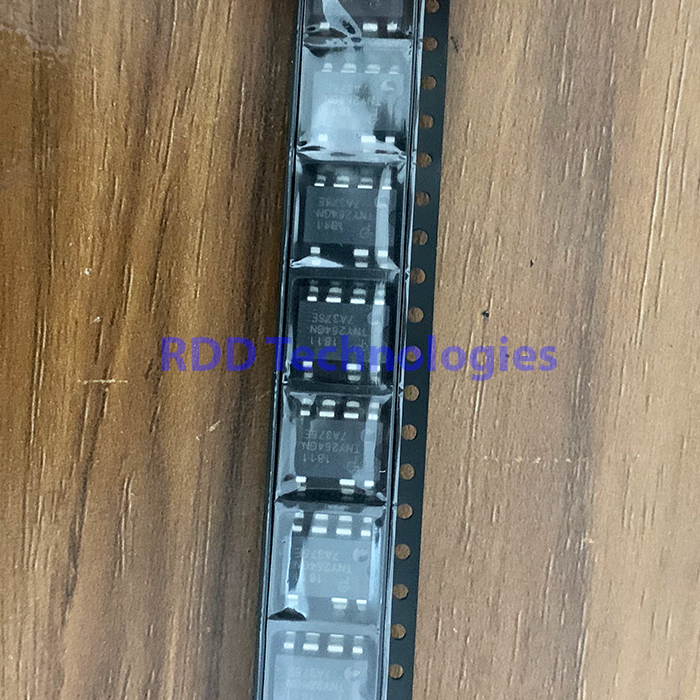

| Kemasan | SMD-8B (akhiran G) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Power Integrations TNY263-268 “TinySwitch-II Family — Enhanced, Energy Efficient, Low Power Off-line Switcher” (Februari 2009; salinan alldatasheet), baris TNY264 pada tabel daya output.
Menurut datasheet, daya adaptor diukur pada adaptor tertutup tanpa ventilasi pada suhu ambien 50 °C; daya open frame memakai heatsink memadai.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
