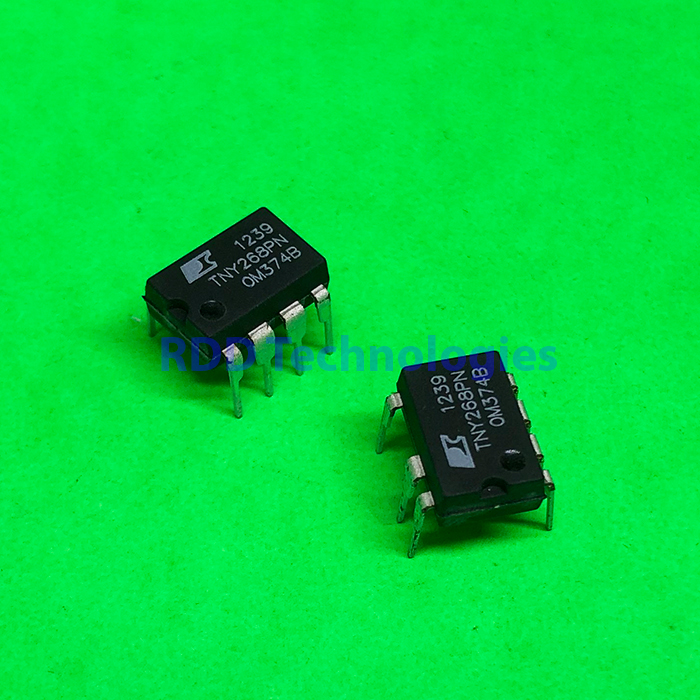

TNY268PN POWER DIP7
Rp30.000
TNY268PN
AC/DC Converters 15W 85-265 VAC 19W/230 VAC
Stok 10
Spesifikasi teknis
| Jenis | Off-line switcher daya rendah terintegrasi (MOSFET 700 V + osilator + current limit), kontrol ON/OFF |
|---|---|
| Merek | Power Integrations (keluarga TinySwitch-II) |
| Daya keluaran (230 VAC ±15 %) | 16 W (adaptor) · 23 W (open frame) |
| Daya keluaran (85–265 VAC) | 10 W (adaptor) · 15 W (open frame) |
| Tegangan drain maks. | 700 V (BVDSS min. 700 V) |
| Arus drain puncak maks. | 880 mA |
| Batas arus (TJ 25 °C) | 550 mA (512–588 mA) |
| RDS(on) | Tipikal 5,2 Ω · maks. 6,0 Ω (TJ 25 °C) |
| Frekuensi switching | 132 kHz (124–140 kHz), jitter 8 kHz |
| Duty cycle maks. | 65 % (62–68 %) |
| Konsumsi tanpa beban | Kurang dari 250 mW tanpa bias winding (265 VAC) |
| Proteksi | Auto-restart (hubung-singkat dan loop terbuka), thermal shutdown 135 °C, line under-voltage |
| Suhu junction kerja | −40 °C – +150 °C |
| Kemasan | DIP-8B (P) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Power Integrations TNY263-268 (TinySwitch-II Family, Rev. G, April 2005): tabel output power, absolute maximum ratings dan karakteristik listrik TNY268.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
