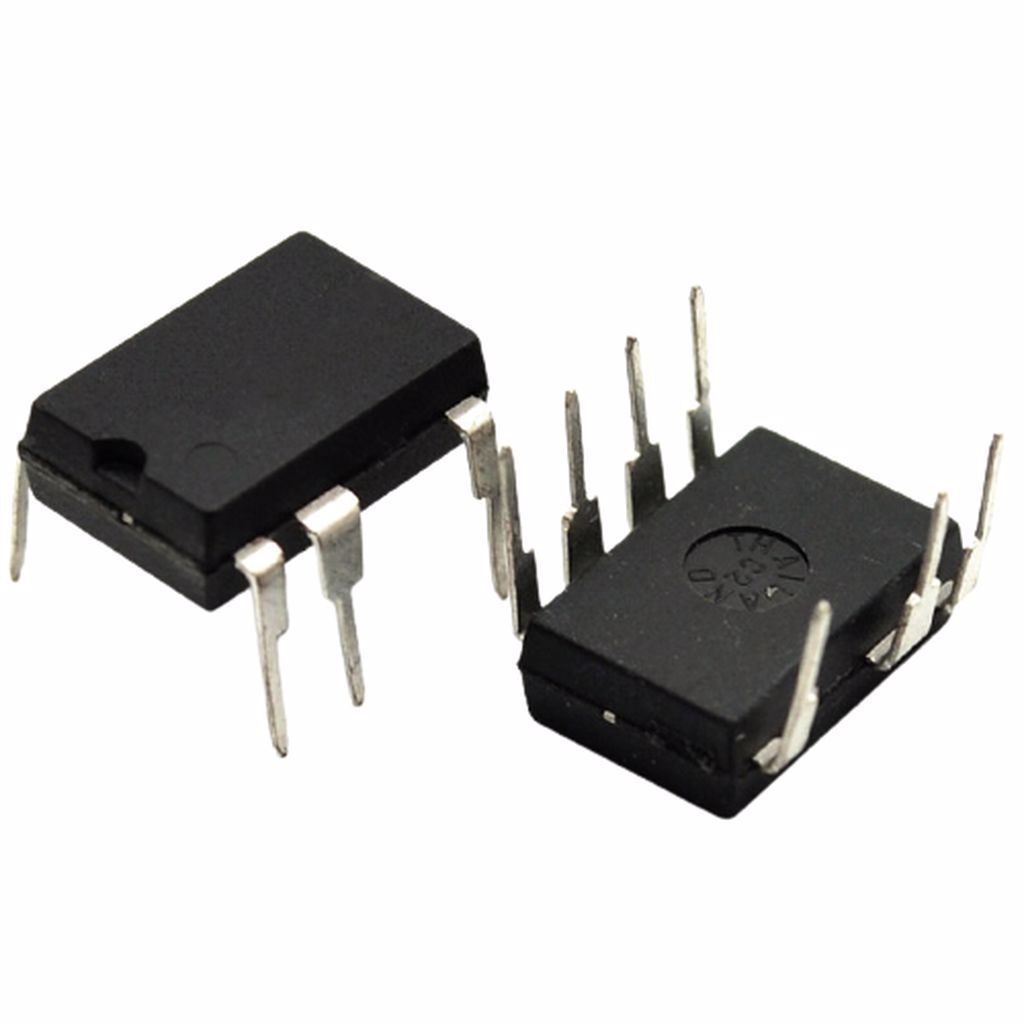

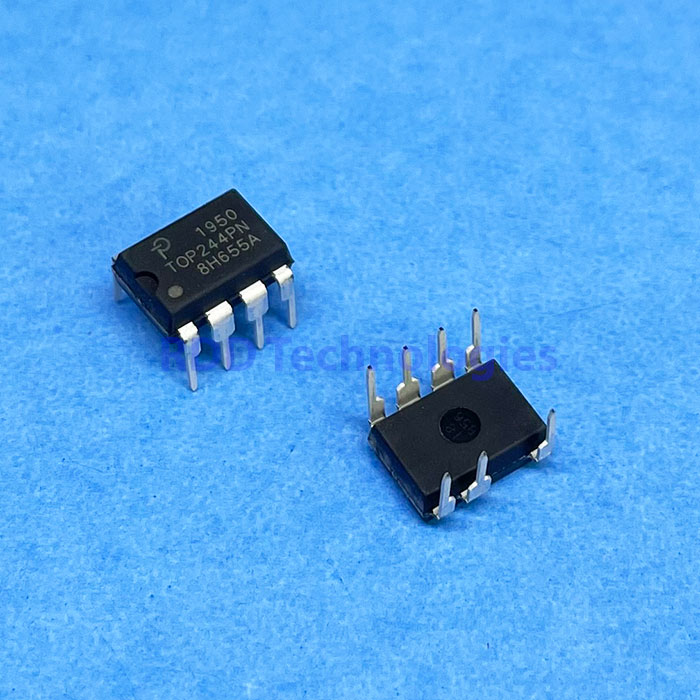

TOP244PN POWER DIP-8
Rp30.000
Extended Power, Design Flexible, EcoSmart, Integrated Off-line Switcher
Stok 25
SKU: 15518-L7.50
Kategori: Power Management IC
Spesifikasi teknis
| Jenis | Off-line switcher terintegrasi (MOSFET 700 V + PWM controller) untuk flyback, keluarga TOPSwitch-GX |
|---|---|
| Tegangan breakdown drain | 700 V minimum |
| Daya output, 230 VAC | 16 W adapter, 28 W open frame (230 VAC ±15 %) |
| Daya output, 85 – 265 VAC | 11 W adapter, 20 W open frame |
| Batas arus internal | 1,00 A tipikal (0,93 – 1,07 A), dapat diatur lebih rendah dengan resistor eksternal |
| Arus puncak drain | 2,16 A (maksimum absolut) |
| RDS(on) | 5,2 Ω tipikal, 6,0 Ω maksimum (25 °C) |
| Frekuensi switching | 132 kHz tipikal (124 – 140 kHz), turun otomatis saat beban ringan; frequency jitter ±4 kHz |
| Duty cycle maksimum | 78 % tipikal (75 – 83 %) |
| Soft-start | 10 ms tipikal |
| Pin multi-function (M) | Deteksi tegangan jaringan (UV/OV), batas arus eksternal, remote ON/OFF |
| Proteksi | Thermal shutdown histeresis (140 °C), auto-restart, line UV/OV, batas arus siklus demi siklus |
| Suhu kerja | -40 °C – +150 °C (sambungan) |
| Kemasan | DIP-8B |
| Jenis pemasangan | Through Hole |
Keterangan
Spesifikasi di atas mengacu datasheet Power Integrations TOP242–250 (TOPSwitch-GX), revisi 11/05.
TOP244PN dalam kemasan DIP-8B bekerja pada frekuensi switching 132 kHz. Pilihan 66 kHz hanya tersedia pada varian kemasan Y, R, dan F. Nilai tipikal duty cycle maksimum dalam kondisi normal adalah 78 %; nilai 66,5 % berlaku saat fitur pengurangan duty cycle aktif.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet produsen, salinan melalui LCSC, C394176.
