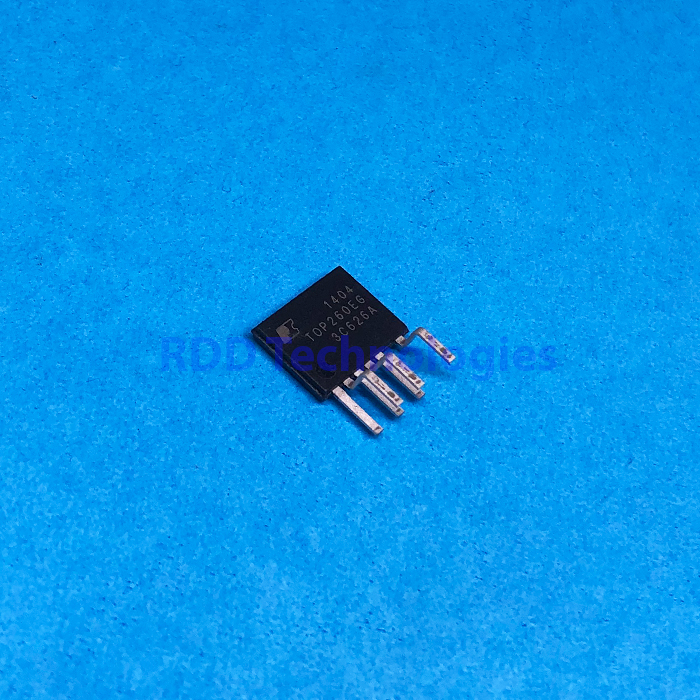

TOP260EN / TOP260EG
Rp45.000
TOP260EN
AC/DC Converters Int Off-Line Switchr 200W 275W
Stok 22
SKU: 3701131-L56.21
Kategori: Power Management IC
Spesifikasi teknis
| Function | Integrated off-line switcher (700 V MOSFET + multi-mode PWM controller) for flyback, TOPSwitch-HX family |
|---|---|
| Drain Breakdown Voltage | 700 V min |
| Output Power, 230 VAC | 147 W adapter, 275 W open frame (230 VAC ±15 %) |
| Output Power, 85 – 265 VAC | 93 W adapter, 200 W open frame |
| Internal Current Limit | 6,00 A typ (5,58 – 6,42 A), adjustable lower with external resistor |
| Drain Peak Current | 9,00 A (absolute maximum) |
| On-State Resistance | 1,20 Ω typ, 1,40 Ω max (25 °C) |
| Switching Frequency | 132 kHz (119 – 145 kHz) or 66 kHz selectable by FREQUENCY pin; ±5 kHz jitter |
| Maximum Duty Cycle | 78 % typ (75 – 83 %) |
| Soft-Start Time | 17 ms |
| V and X Pins | Line UV/OV, feed-forward, output OVP, external current limit, remote ON/OFF |
| Protection | Hysteretic thermal shutdown (142 °C, 75 °C hysteresis), auto-restart, line UV/OV, output OVP |
| Operating Temperature | -40 °C – +150 °C (junction) |
| Thermal Resistance | θJA 105 °C/W, θJC 2 °C/W |
| Package / Case | eSIP-7C |
| Mounting Style | Through Hole |
| Data tambahan dari pemasok | |
| RoHS | Yes |
Keterangan
Spesifikasi di atas mengacu datasheet Power Integrations TOP252–262 (TOPSwitch-HX), Rev. F 01/09. Informasi RoHS berasal dari pemasok.
Arus puncak drain 9 A merupakan batas maksimum absolut, bukan arus keluaran. Tegangan 700 V adalah tegangan breakdown drain, sedangkan rentang −0,3 hingga 9 V merupakan batas maksimum absolut tegangan pada pin CONTROL. Daya keluaran bergantung pada tegangan masukan, desain rangkaian, dan pendinginan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet Power Integrations, salinan melalui LCSC.
