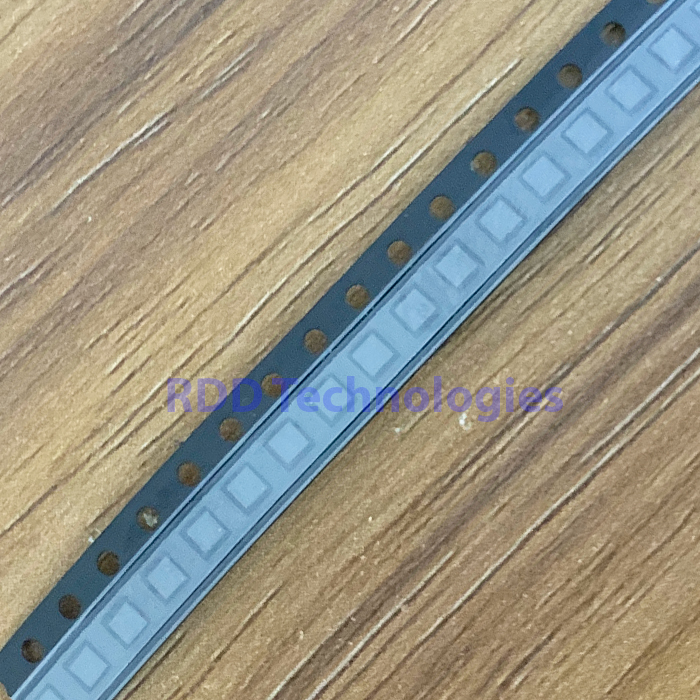

TPS61021ADSGR TI WSON-8
Rp47.500
Switching Voltage Regulators 3-A Boost Converter with 0.5-V Ultra Low A 595-TPS61021ADSGT
Stok 16
Spesifikasi teknis
| Jenis | Konverter boost (step-up) sinkron 3 A, input sangat rendah |
|---|---|
| Merek | Texas Instruments |
| Tegangan input | 0,5–4,4 V · start-up min. 0,9 V |
| Tegangan keluaran | 1,8–4,0 V (diatur dengan resistor umpan balik) |
| Arus keluaran | Lebih dari 1,5 A pada VOUT 3,3 V (VIN > 1,8 V) |
| Batas arus switch (valley) | Min. 3,0 A · tipikal 4,3 A |
| Tegangan referensi FB | 795 mV (775–815 mV, mode PWM) |
| Frekuensi switching | 2,0 MHz (mode PWM) · PFM pada beban ringan |
| Efisiensi | Hingga 91 % (VIN 2,4 V, VOUT 3,3 V, IOUT 1,5 A) |
| RDS(on) MOSFET | 51 mΩ (high-side) · 58 mΩ (low-side) |
| Arus diam | Tipikal 17 µA ke pin VOUT · shutdown tipikal 0,5 µA |
| Proteksi | Overvoltage output 4,35 V, hubung-singkat output, thermal shutdown 150 °C · input terputus dari output saat shutdown |
| Suhu junction kerja | −40 °C – +125 °C |
| Konfigurasi kaki | 1 AGND · 2 FB · 3, 4 VOUT · 5 EN · 6, 7 SW · 8 VIN · 9 (thermal pad) PGND |
| Kemasan | WSON-8 (DSG, 2 × 2 mm, thermal pad) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments TPS61021A (3A Boost Converter with 0.5V Ultra-low Input Voltage, ZHCSFA0 / SLVSDM0, Juni 2016): tabel absolute maximum ratings, recommended operating conditions, pin functions dan karakteristik listrik.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
