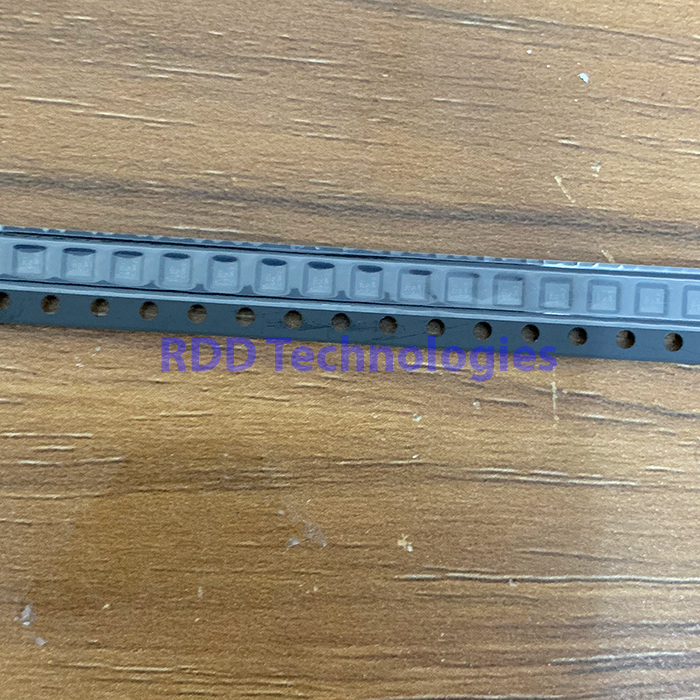

TPS61230ARNS TI VQFN
Rp20.000
Switching Voltage Regulators 5-V/6-A High Efficie ncy Step-Up Convert A 595-TPS61230ARNST
Stok 50
SKU: 15101231-L58.33
Kategori: Power Management IC
Spesifikasi teknis
| Function | Synchronous step-up (boost) converter with true load disconnect |
|---|---|
| Input Voltage | 2,5 – 4,5 V |
| Output Voltage | 2,5 – 5,5 V, adjustable by external divider |
| Switch Valley Current Limit | 6,3 A typ (4,8 A min, 7,8 A max) |
| Quiescent Current | 20 µA |
| Shutdown Current | 0,2 µA typ, 1 µA max |
| Switching Frequency | 1,15 MHz typ (805 kHz – 1,495 MHz) |
| Switch On-Resistance | 18 mΩ high side, 21 mΩ low side (typ) |
| Feedback Voltage | 1,195 V (1,171 – 1,219 V) |
| Output Overvoltage Protection | 5,8 V typ |
| Soft-Start Time | 1,05 ms typ |
| Thermal Shutdown | 160 °C, 10 °C hysteresis |
| Protection | Output short circuit (hiccup mode), overvoltage, thermal shutdown |
| Enable Threshold | 1,0 V high, 0,4 V low |
| Operating Temperature | -40 °C – +125 °C (junction) |
| Package / Case | VQFN-7, 2,0 mm × 2,0 mm |
| Mounting Style | Surface Mount |
| Data tambahan dari pemasok | |
| RoHS | Yes |
| Shutdown | Shutdown |
Keterangan
Spesifikasi utama di atas adalah data model TPS61230ARNS dari datasheet resmi Texas Instruments. Baris di bawah judul Data tambahan dari pemasok berasal dari data pemasok, bukan dari datasheet.
Data pemasok mencantumkan arus output 6 A; angka itu adalah batas arus lembah saklar (switch valley current limit), bukan arus yang dapat diberikan ke beban.
Sumber data: datasheet resmi Texas Instruments SLVSCZ5B untuk TPS61230A (revisi Oktober 2018, ti.com). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
