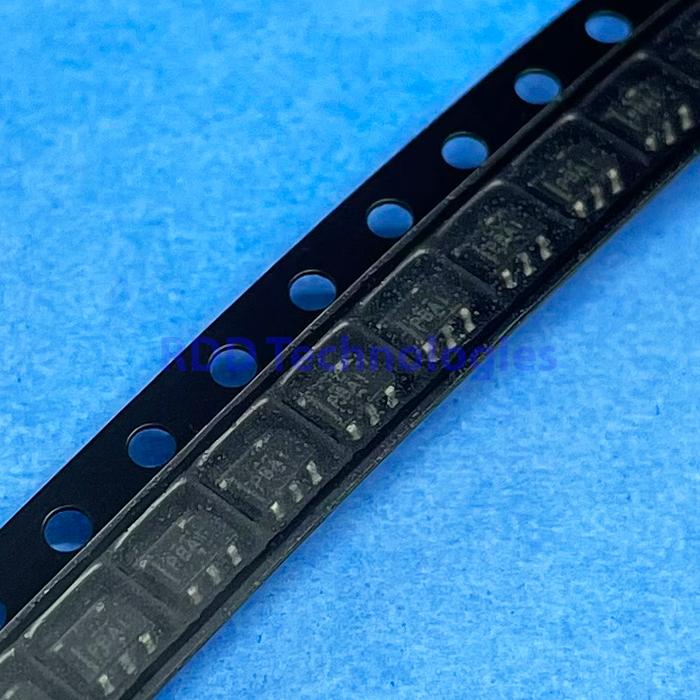

TPS76318DBVR TI SOT23-5
Rp7.500
TPS76318DBVR
LDO Voltage Regulators Low-Power 150-mA
Stok 27
SKU: 3401044-L46.41
Kategori: Power Management IC
Spesifikasi teknis
| Function | 150 mA low-dropout linear regulator, fixed output |
|---|---|
| Output Voltage | 1,8 V (±2% at 25 °C; ±3% over temperature, IOUT ≤ 100 mA) |
| Output Current | 150 mA |
| Input Voltage | 2,7 – 10 V |
| Quiescent Current | 85 µA typ, 100 µA max (25 °C); 140 µA max over temperature |
| Standby Current | 0,5 µA typ, 1 µA max (EN low, 25 °C) |
| Dropout Voltage | 360 mV typ at 150 mA |
| Line Regulation | 0,04 %/V typ, 0,07 %/V max |
| PSRR | 60 dB (1 kHz, COUT = 10 µF) |
| Output Noise Voltage | 140 µVrms (300 Hz – 50 kHz) |
| Output Current Limit | 0,8 A typ (0,5 A min, 1,5 A max) |
| Enable Threshold | High 1,4 – 2 V; low 0,5 – 1,2 V |
| Protection | Thermal shutdown and overcurrent limit |
| Operating Temperature | -40 °C – +125 °C (junction) |
| Package / Case | SOT-23-5 |
| Mounting Style | Surface Mount |
| Data tambahan dari pemasok | |
| RoHS | Yes |
Keterangan
Spesifikasi utama di atas adalah data model TPS76318DBVR dari datasheet resmi Texas Instruments. Baris di bawah judul Data tambahan dari pemasok berasal dari data pemasok, bukan dari datasheet.
Data pemasok menyebut 85 µA sebagai input bias current; angka itu sebenarnya arus diam (quiescent/ground current) regulator ini.
Sumber data: datasheet resmi Texas Instruments SLVS181K untuk keluarga TPS763 (revisi Desember 2025, ti.com). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
