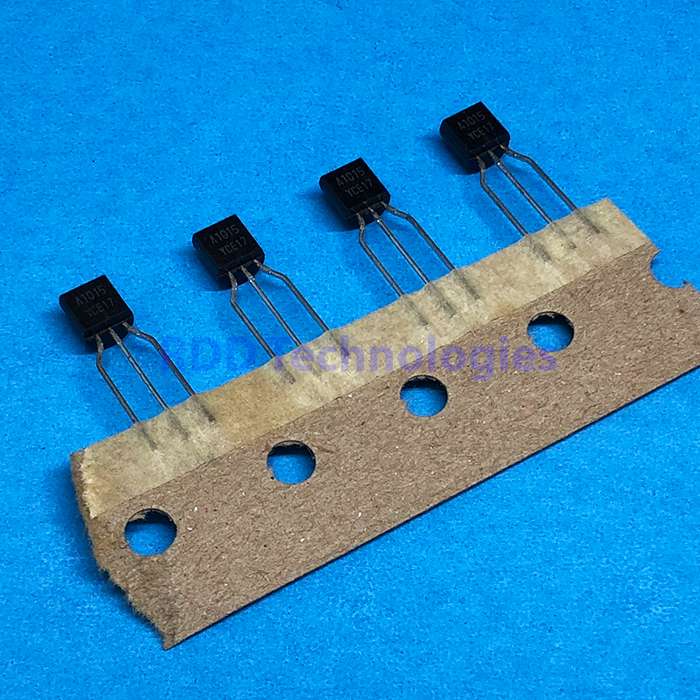

TR. KSA1015YTA FSC TO-92
Rp1.700
Stok 50
Spesifikasi teknis
| Jenis | Transistor bipolar PNP, penguat audio frekuensi / general purpose |
|---|---|
| Merek | Fairchild Semiconductor (kini bagian dari onsemi) |
| VCEO | −50 V |
| VCBO | −50 V |
| VEBO | −5 V |
| Arus kolektor (IC) | −150 mA |
| Disipasi daya (PC) | 400 mW (TA 25 °C) · turun 3,2 mW/°C di atas 25 °C |
| hFE | 120–240 (kelas Y; VCE −6 V, IC −2 mA) · min. 25 (VCE −6 V, IC −150 mA) |
| VCE(sat) maks. | −0,3 V (IC −100 mA, IB −10 mA) |
| fT | Min. 80 MHz (VCE −10 V, IC −1 mA) |
| Cob | Maks. 7 pF (VCB −10 V, f 1 MHz) |
| Noise figure | Maks. 6 dB (VCE −6 V, IC −0,1 mA, f 100 Hz, RG 10 kΩ) |
| Pasangan komplementer | KSC1815 |
| Suhu junction maks. | 150 °C |
| Konfigurasi kaki | 1 Emitor · 2 Kolektor · 3 Basis |
| Kemasan | TO-92 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Fairchild Semiconductor KSA1015 (PNP Epitaxial Silicon Transistor, Rev. 1.1.2, Januari 2014): tabel absolute maximum ratings, karakteristik listrik dan klasifikasi hFE (kelas Y).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
