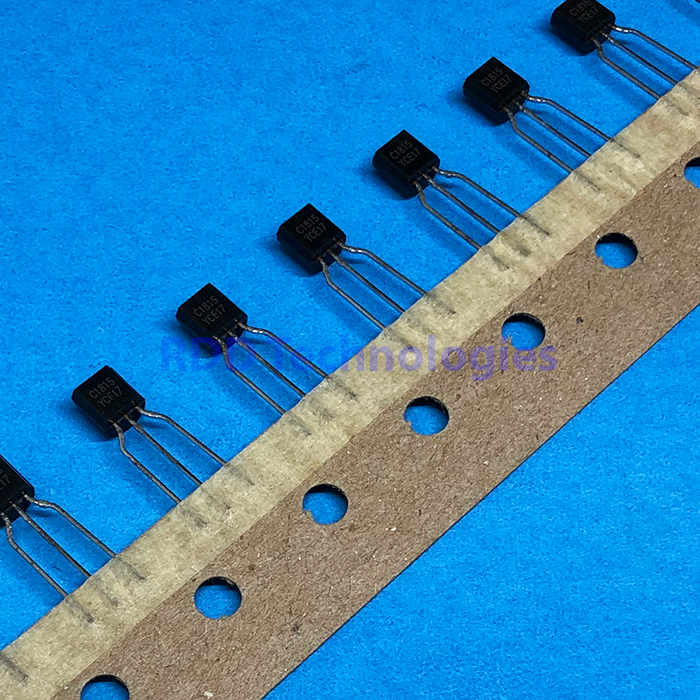

TR. KSC1815YTA FSC TO-92
Rp1.700
Stok 17
Spesifikasi teknis
| Jenis | Transistor bipolar NPN, penguat audio frekuensi / general purpose |
|---|---|
| Merek | Fairchild Semiconductor (kini bagian dari onsemi) |
| VCEO | 50 V |
| VCBO | 60 V |
| VEBO | 5 V |
| Arus kolektor (IC) | 150 mA |
| Disipasi daya (PC) | 400 mW (TA 25 °C) |
| hFE | 120–240 (kelas Y; VCE 6 V, IC 2 mA) · min. 25 (VCE 6 V, IC 150 mA) |
| VCE(sat) maks. | 0,25 V (IC 100 mA, IB 10 mA) |
| VBE(sat) maks. | 1,0 V (IC 100 mA, IB 10 mA) |
| fT | 80 MHz (tipikal; VCE 10 V, IC 1 mA) |
| Cob | Maks. 3,0 pF (VCB 10 V, f 1 MHz) |
| Pasangan komplementer | KSA1015 |
| Suhu junction maks. | 125 °C |
| Konfigurasi kaki | 1 Emitor · 2 Kolektor · 3 Basis |
| Kemasan | TO-92 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Fairchild Semiconductor KSC1815 (NPN Epitaxial Silicon Transistor, Rev. 1.1.1, April 2013): tabel absolute maximum ratings, karakteristik listrik dan klasifikasi hFE (kelas Y).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
