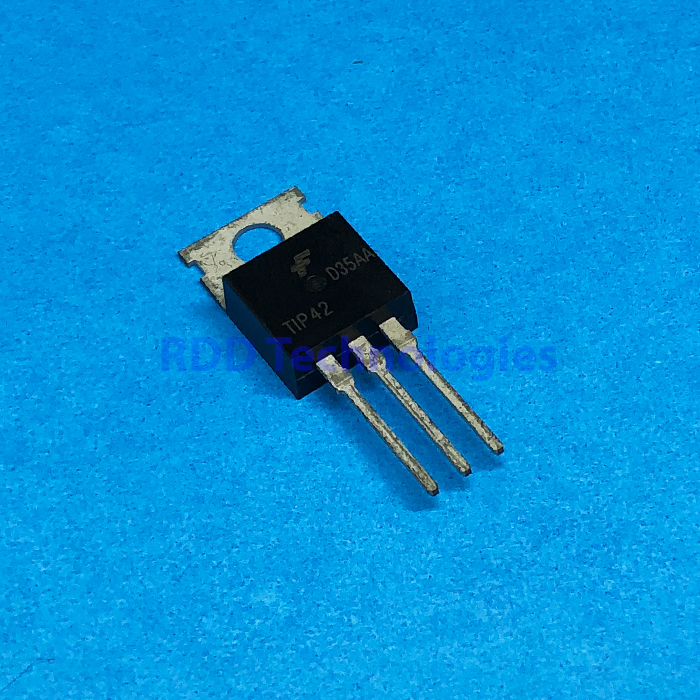

TR. TIP42 FSC TO-220
Rp13.500
Stok 8
Spesifikasi teknis
| Jenis | Transistor daya bipolar PNP, general purpose |
|---|---|
| Merek | Fairchild Semiconductor (kini bagian dari onsemi) |
| VCEO | −40 V |
| VCBO | −40 V |
| VEBO | −5 V |
| Arus kolektor (IC) | −6 A DC · −10 A puncak |
| Disipasi daya (PC) | 65 W (TC 25 °C) · 2 W (Ta 25 °C) |
| hFE | Min. 30 (VCE −4 V, IC −0,3 A) · min. 15 (VCE −4 V, IC −3 A) |
| VCE(sat) maks. | −1,5 V (IC −6 A, IB −600 mA) |
| VBE(sat) maks. | −2,0 V (VCE −4 V, IC −6 A) |
| fT | 3,0 MHz (VCE −10 V, IC −500 mA) |
| Pasangan komplementer | TIP41 |
| Suhu junction maks. | 150 °C |
| Konfigurasi kaki | 1 Basis · 2 Kolektor · 3 Emitor |
| Kemasan | TO-220 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Fairchild Semiconductor TIP42/42A/42B/42C (PNP Epitaxial Silicon Transistor, Rev. A, Februari 2000): tabel absolute maximum ratings dan karakteristik listrik untuk TIP42.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
