Name: Transformer TRIAD FS20-120-C2 (Primary 110V/230V Secondary 10V) - RDD Technologies
Brand: TRIAD MAGNETICS
SKU: 15100670-L51.13
Price: 121513 IDR
Availability: InStock

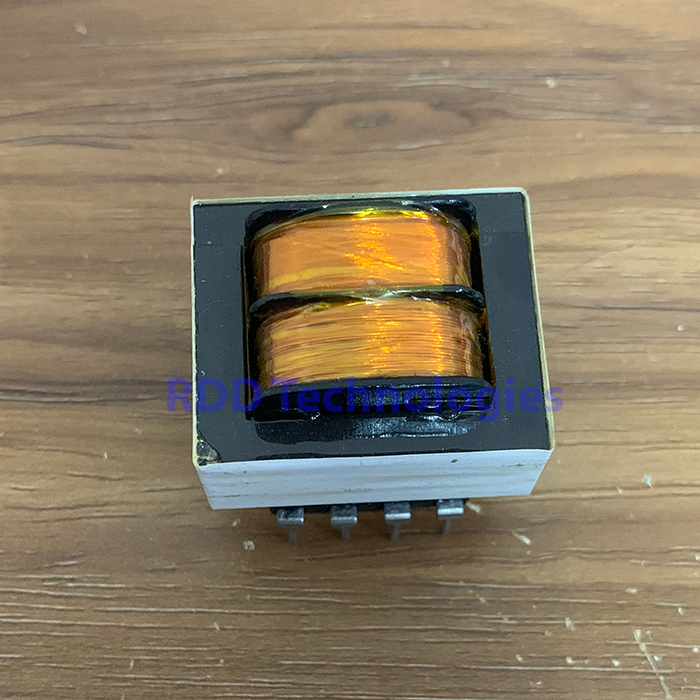

Transformer TRIAD FS20-120-C2 (Primary 110V/230V Secondary 10V)

Rp121.513

Power Transformers – Board Mount POWER XFMR 20 Vct at 120 mA UL/cUL – Class 2/3, TUV, 115/230V PCB MOUNT

Stok 7

Spesifikasi teknis

Jenis	Trafo daya PCB mount, split bobbin (Split Pack), primer ganda dan sekunder ganda
Merek	Triad Magnetics
Kode pabrikan	FS20-120-C2
Daya	2,5 VA
Tegangan primer	115 V (primer paralel) atau 230 V (primer seri), 50/60 Hz
Tegangan sekunder	2 × 10 V, masing-masing 0,12 A
Sambungan sekunder	Seri: 20 V, 0,12 A; paralel: 10 V, 0,24 A; atau dipakai terpisah
Regulasi tegangan	25 % tipikal (beban penuh ke tanpa beban)
Tegangan isolasi (hipot)	4.200 VRMS primer ke sekunder; 2.160 VRMS antar sekunder
Kelas isolasi	UL Class F (155 °C)
Proteksi	Inherently limited, tidak memerlukan sekring
Sertifikasi	UL 5085 Class 2 (kering) dan Class 3 (basah), cUL, TÜV EN 61558
Suhu kerja	−40 – +105 °C
Suhu penyimpanan	−55 – +150 °C
Dimensi maks. (P × L × T)	1,398 × 1,201 × 1,260 inci (± 35,5 × 30,5 × 32,0 mm)
Berat	0,25 lb (± 113 g)
Pemasangan	Through Hole (pin PCB)

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet resmi Triad Magnetics FS20-120-C2 (terbit 30 Mei 2019).

Nama produk kami menyebut primer 110V; Triad menetapkan primer 115 V (paralel) atau 230 V (seri). Kedua sekunder 10 V dapat dipakai terpisah (selisih tegangan antar sekunder maks. 300 V), diseri untuk tegangan dua kali lipat, atau diparalel untuk arus dua kali lipat.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
