Spesifikasi teknis
| Jenis | TVS diode (TransZorb), bidirectional, 600 W |
|---|---|
| Merek | Vishay General Semiconductor |

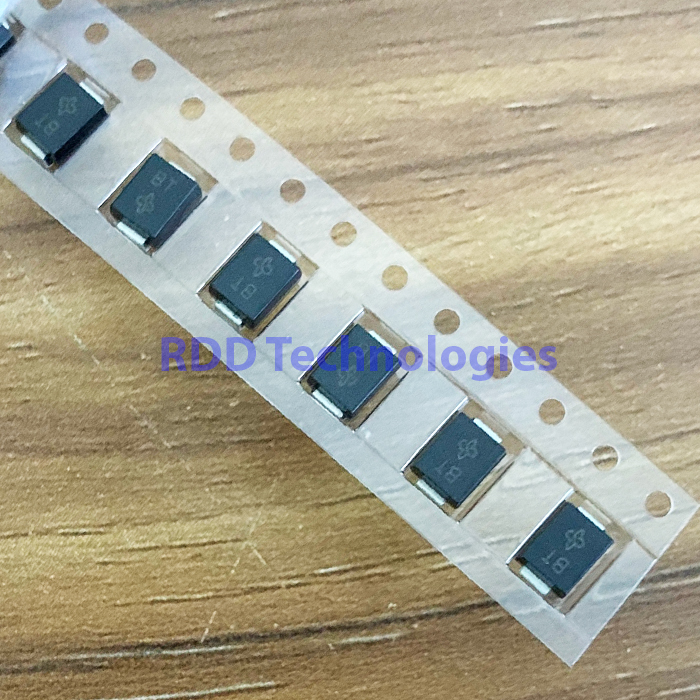

| Kode marking | BT |
| Tegangan stand-off (VWM) | 18 V |
| Tegangan breakdown (VBR) | 20,0 V min · 22,1 V maks (IT 1,0 mA) |
| Arus bocor balik maks (ID) | 1,0 µA (pada VWM) |
| Tegangan clamping maks (VC) | 29,2 V (pada IPPM) |
| Arus pulsa puncak maks (IPPM) | 20,5 A (gelombang 10/1000 µs) |
| Daya pulsa puncak (PPPM) | 600 W (gelombang 10/1000 µs) |
| Disipasi daya (PD) | 5,0 W (heatsink tak terbatas, TA 50 °C) |
| Koefisien suhu VBR maks | 0,092 %/°C |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +150 °C |
| Kemasan | SMB (DO-214AA) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Vishay General Semiconductor SMBJ5.0A thru SMBJ188A “Surface-Mount TransZorb Transient Voltage Suppressors” (Document Number 88392, revisi 09-Jan-2024).
Versi bidirectional (akhiran CA): karakteristik listrik berlaku untuk kedua arah, dan badan komponen tidak memiliki gelang tanda katoda. Akhiran -E3 berarti versi komersial yang sesuai RoHS.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
