Spesifikasi teknis
| Jenis | Zener diode untuk proteksi tegangan lebih (load dump), surface mount |
|---|---|
| Merek | Toshiba |

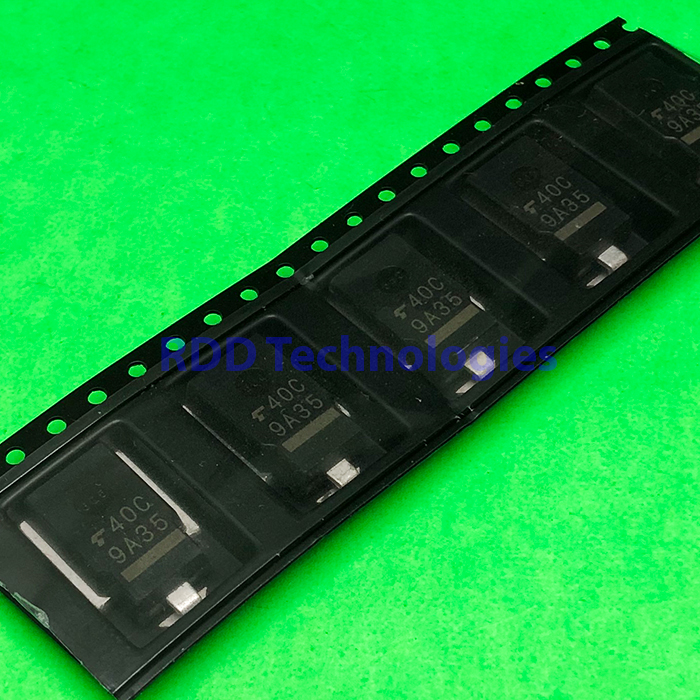

| Kode marking | 40C |
| Tegangan zener (VZ) | 36,0 V min · 40,0 V typ · 44,0 V maks (IZ 10 mA) |
| Resistansi kerja maks (rd) | 30 Ω (IZ 10 mA) |
| Koefisien suhu (αT) | 31 mV/°C typ, 49 mV/°C maks (IZ 10 mA) |
| Tegangan maju maks (VF) | 1,2 V (IF 6 A) |
| Disipasi daya yang diizinkan (P) | 5 W (suhu ujung kaki TL 25 °C) |
| Arus surja balik puncak non-repetitif (IRSM) | 62 A (bentuk gelombang lihat Figure 1 datasheet, ±10 ms) |
| Arus surja maju puncak satu siklus (IFSM) | 700 A (setengah gelombang sinus, t 10 ms) |
| Suhu sambungan dan penyimpanan (Tj, Tstg) | -40 °C – +150 °C |
| Berat | 2,5 g typ |
| Kemasan | Toshiba 3-11J2A (SMD) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Toshiba U5ZA40C “Toshiba Zener Diode Silicon Diffused-Junction Type” (2003-02-17; salinan alldatasheet).
Arus bocor balik tidak kami tampilkan karena satuannya pada salinan datasheet yang tersedia tidak terbaca dengan pasti.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
