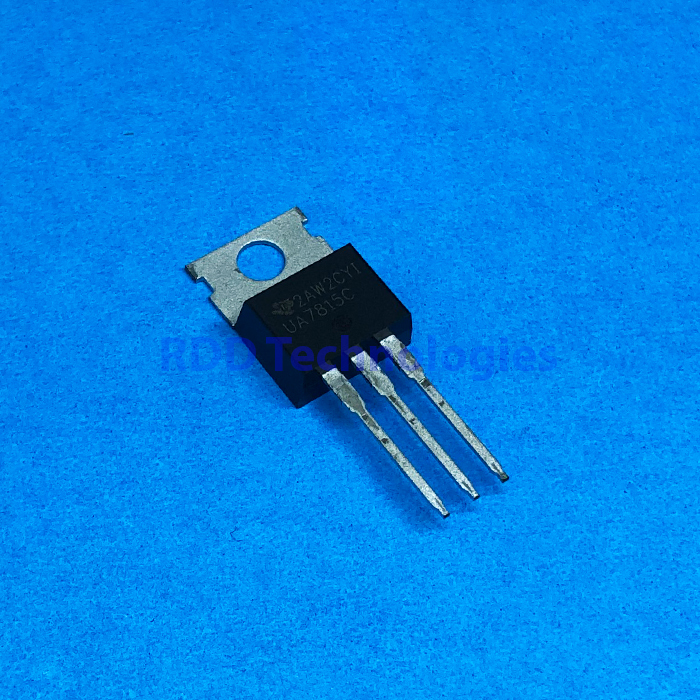

UA7815CKCT TI TO-220
Rp5.000
UA7815CKCT
Linear Voltage Regulators 3Pin 1.5A Fixed 15V Pos Vltg Reg
Stok 40
Spesifikasi teknis
| Jenis | Regulator tegangan linear positif, keluaran tetap (seri 78xx) |
|---|---|
| Merek | Texas Instruments |
| Tegangan keluaran | 15 V (14,4–15,6 V pada TJ 25 °C) |
| Toleransi keluaran (beban & input penuh) | 14,25–15,75 V (IO 5 mA–1 A, VI 17,5–30 V) |
| Arus keluaran | Hingga 1,5 A · arus puncak tipikal 2,1 A |
| Tegangan input | 17,5–30 V (kerja) · maks. 35 V |
| Regulasi line maks. | 300 mV (VI 17,5–30 V) · 150 mV (VI 20–26 V) |
| Regulasi beban maks. | 300 mV (IO 5 mA–1,5 A) · 150 mV (IO 250–750 mA) |
| Arus bias maks. | 8 mA (tipikal 4,4 mA) |
| Dropout (tipikal) | 2 V (IO 1 A) |
| Noise keluaran (tipikal) | 90 µV (10 Hz–100 kHz) |
| Ripple rejection | Min. 54 dB · tipikal 70 dB (VI 18,5–28,5 V, 120 Hz) |
| Arus hubung-singkat (tipikal) | 230 mA |
| Proteksi | Pembatas arus, thermal overload, safe area |
| Suhu junction kerja | 0 °C – +125 °C |
| Konfigurasi kaki | 1 INPUT · 2 COMMON (ground) · 3 OUTPUT |
| Kemasan | TO-220 (KCT) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments µA78xx (Fixed Positive Voltage Regulators, SLVS056P, Januari 2015): tabel absolute maximum ratings, recommended operating conditions dan karakteristik listrik µA7815C.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
