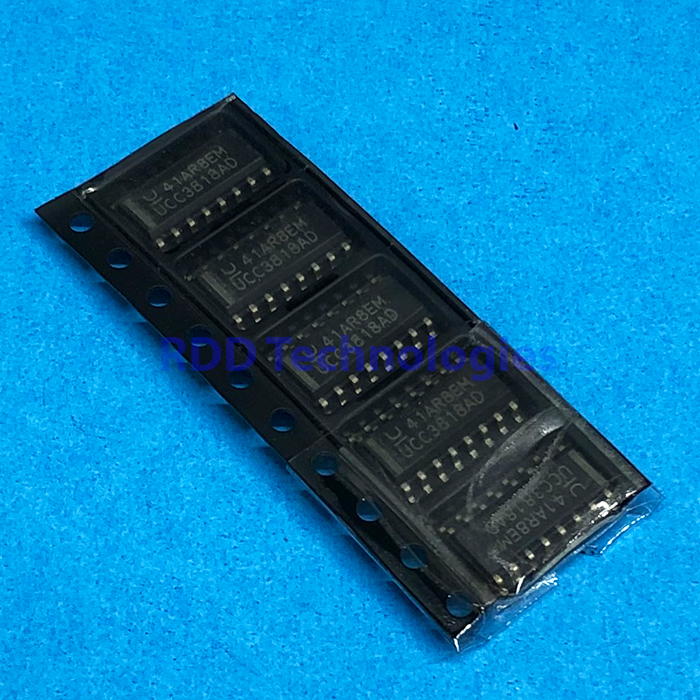

UCC3818AD TI SOIC-16
Rp32.500
Stok 6
Spesifikasi teknis
| Jenis | Controller power factor correction (PFC) boost, average current mode |
|---|---|
| Merek | Texas Instruments |
| Tegangan suplai (VCC) | 12–18 V (kerja) · maks. 18 V |
| UVLO (UCCx818A) | Start 10,2 V (9,7–10,8 V) · mati 9,7 V |
| Frekuensi osilator | 6–220 kHz · 100 kHz (85–115 kHz, RT 22 kΩ, CT 270 pF) |
| Gate driver | Arus puncak 1,2 A · kontinu 0,2 A |
| Tegangan referensi | 7,5 V (7,387–7,613 V) |
| Proteksi | Overvoltage (VREF + 0,5 V), pembatas arus puncak (PKLMT), pembatasan daya |
| Arus suplai | Start-up tipikal 150 µA · kerja tipikal 4 mA, maks. 6 mA |
| Fitur | Leading-edge modulation, feed-forward line regulation, soft-start, enable |
| Suhu kerja (ambien) | 0 °C – +70 °C (UCC3818A) |
| Konfigurasi kaki | 1 GND · 2 PKLMT · 3 CAOUT · 4 CAI · 5 MOUT · 6 IAC · 7 VAOUT · 8 VFF · 9 VREF · 10 OVP/EN · 11 VSENSE · 12 RT · 13 SS · 14 CT · 15 VCC · 16 DRVOUT |
| Kemasan | SOIC-16 (D) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments UCC2817A, UCC2818A, UCC3817A, UCC3818A (UCCx81xA BiCMOS Power Factor Preregulator, SLUS577D, Agustus 2016): tabel absolute maximum ratings, recommended operating conditions, pin functions dan karakteristik listrik.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
