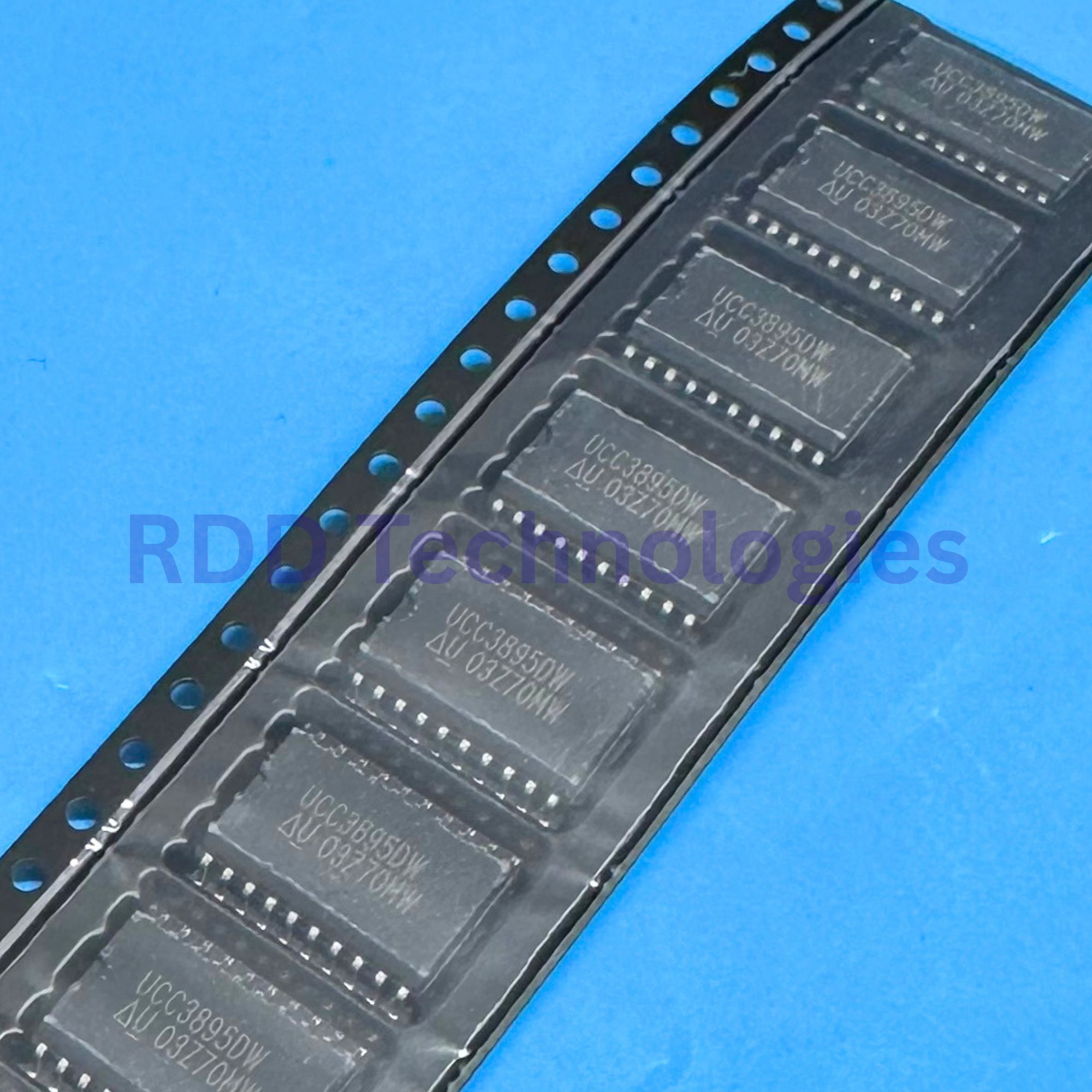

UCC3895DW TI SOIC-20
Rp78.000
Switching Controllers BiCMOS Advanced Phas e Shift A 595-UCC38 A 595-UCC3895DWTR
Stok 9
Spesifikasi teknis
| Jenis | Controller PWM phase-shift (konverter full-bridge, zero-voltage switching) |
|---|---|
| Merek | Texas Instruments |
| Mode kontrol | Voltage mode, peak current mode atau average current mode |
| Tegangan suplai (VDD) | 10–16,5 V (kerja) · maks. 17 V · UVLO on 11 V / off 9 V |
| Frekuensi kerja | Hingga 1 MHz · 500 kHz (473–527 kHz, RT 82 kΩ, CT 220 pF) |
| Output | 4 driver MOS komplementer (OUTA–OUTD), 100 mA |
| Duty cycle | 0–100 % |
| Tegangan referensi | 5 V (4,94–5,06 V pada TJ 25 °C), hingga 5 mA |
| Error amplifier | Bandwidth tipikal 7 MHz · gain DC tipikal 85 dB |
| Current sense | Ambang arus puncak 2,0 V · ambang overcurrent 2,5 V |
| Arus kerja | Tipikal 5 mA · maks. 6 mA · start-up tipikal 150 µA |
| Fitur | Delay turn-on dapat diprogram, adaptive delay set, sinkronisasi osilator dua arah, soft-start/soft-stop dan disable lewat satu pin |
| Suhu kerja (ambien) | 0 °C – +70 °C (UCC3895) |
| Konfigurasi kaki | 1 EAN · 2 EAOUT · 3 RAMP · 4 REF · 5 GND · 6 SYNC · 7 CT · 8 RT · 9 DELAB · 10 DELCD · 11 ADS · 12 CS · 13 OUTD · 14 OUTC · 15 VDD · 16 PGND · 17 OUTB · 18 OUTA · 19 SS/DISB · 20 EAP |
| Kemasan | SOIC-20 (DW, lebar) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments UCC1895, UCC2895, UCC3895 (BiCMOS Advanced Phase Shift PWM Controller, ZHCSKB9Q / SLUS157Q, Oktober 2019): tabel absolute maximum ratings, recommended operating conditions, pin functions dan karakteristik listrik UCC3895.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
