Spesifikasi teknis
| Jenis | Darlington transistor array 7 kanal dengan dioda clamp |
|---|---|
| Merek | Texas Instruments |

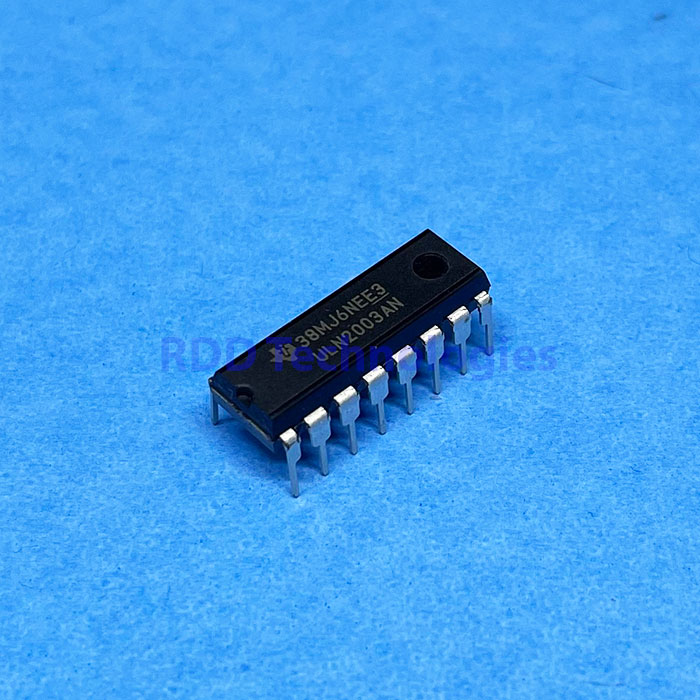

| Kode pabrikan | ULN2003AN |
| Jumlah kanal | 7 |
| Tegangan collector-emitter maks. | 50 V |
| Arus collector puncak per kanal | 500 mA |
| Arus total emitter maks. | 2,5 A |
| Tegangan input maks. | 30 V |
| Resistor basis seri | 2,7 kΩ per kanal |
| VCE(sat) pada IC 350 mA | 1,2 V tipikal, 1,6 V maks. |
| Arus input (VI 3,85 V) | 0,93 mA tipikal, 1,35 mA maks. |
| Tegangan maju dioda clamp (350 mA) | 1,7 V tipikal, 2 V maks. |
| Suhu kerja | −20 – +70 °C |
| Kemasan / Package | PDIP-16 (N) |
| Konfigurasi kaki | 1 – 7 input (1B – 7B), 8 E (common emitter, ke ground), 9 COM (katoda dioda), 10 – 16 output (7C – 1C) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Texas Instruments ULN200x SLRS027O (January 2016; LCSC C90448): absolute maximum ratings, pin functions dan electrical characteristics ULN2003A.
Untuk beban induktif (relay, motor, solenoid) pin COM perlu dihubungkan ke suplai beban agar dioda clamp bekerja.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
