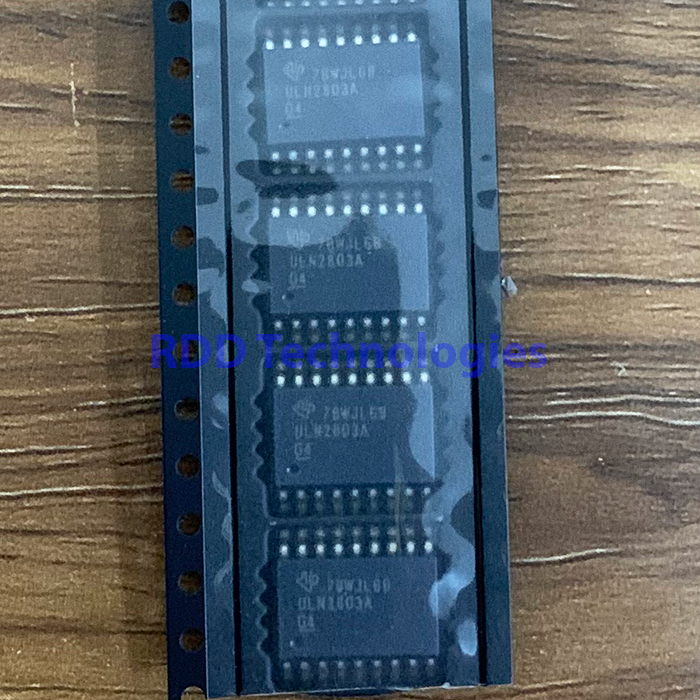

Name: ULN2803ADWR TI SOIC-18 - RDD Technologies
Brand: TEXAS INSTRUMENTS
SKU: 15100805-L53.30
Price: 39732 IDR
Availability: InStock

Spesifikasi teknis

Jenis	Array 8 transistor Darlington (driver arus tinggi) dengan dioda clamp
Merek	Texas Instruments
Jumlah kanal	8
Tegangan kolektor–emitor maks.	50 V
Tegangan input maks.	30 V
Arus kolektor kontinu	500 mA per kanal
Arus dioda clamp maks.	500 mA
VCE(sat)	Tipikal 0,9 V · maks. 1,1 V (IC 100 mA) · tipikal 1 V · maks. 1,3 V (IC 200 mA) · tipikal 1,3 V · maks. 1,6 V (IC 350 mA)
VF dioda clamp	Tipikal 1,7 V · maks. 2 V (IF 350 mA)
Waktu propagasi	tPLH 130 ns · tPHL 20 ns
Suhu junction maks.	150 °C
Konfigurasi kaki	1–8 input (1B–8B) · 9 GND · 10 COM · 11–18 output (8C–1C)
Kemasan	SOIC-18 (DW), tape & reel
Jenis pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments ULN2803A (Darlington transistor array, SLRS049C, revisi Agustus 2004): tabel absolute maximum ratings, karakteristik listrik, switching dan susunan kaki paket DW.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
