Spesifikasi teknis
| Jenis | ESD protection diode, 1 line, unidirectional |
|---|---|
| Merek | Vishay Semiconductors |
| Jumlah jalur terlindungi | 1 |
| Tegangan kerja balik maks (VRWM) | 1 V |
| Tegangan balik (VR) | 1 V min, 1,2 V typ (IR 100 µA) |
| Arus bocor balik (IR) | 20 µA typ, 100 µA maks (VR 1 V) |
| Tegangan breakdown (VBR) | 1,5 V min (IR 1 mA) · 2,5 V min, 2,65 V typ, 2,8 V maks (IR 20 mA) |
| Tegangan clamping balik (VC) | 5,6 V typ, 6,4 V maks (IPP 11 A, 8/20 µs) |
| Tegangan clamping maju (VF) | 0,9 / 1,1 / 1,2 V min/typ/maks (IPP 1 A, 300 µs) · 2,5 V typ, 3,2 V maks (IPP 11 A, 8/20 µs) |
| Resistansi dinamis (rdyn) | 0,13 Ω typ (TLP 100 ns) |
| Kapasitansi (CD) | 153 pF min · 192 pF typ · 230 pF maks (VR 0 V, 1 MHz) |
| Arus pulsa puncak (IPPM) | 11 A (8/20 µs, IEC 61000-4-5) |
| Daya pulsa puncak (PPP) | 70 W (8/20 µs, IEC 61000-4-5) |
| Kekebalan ESD | 30 kV kontak · 30 kV udara (IEC 61000-4-2) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +150 °C |
| Kemasan | SOD-523 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Vishay Semiconductors VESD01C1-02V to VESD33C1-02V “Single-Line ESD-Protection Diode in SOD-523” (Document Number 86130, Rev. 1.4, 15-Jan-2021).

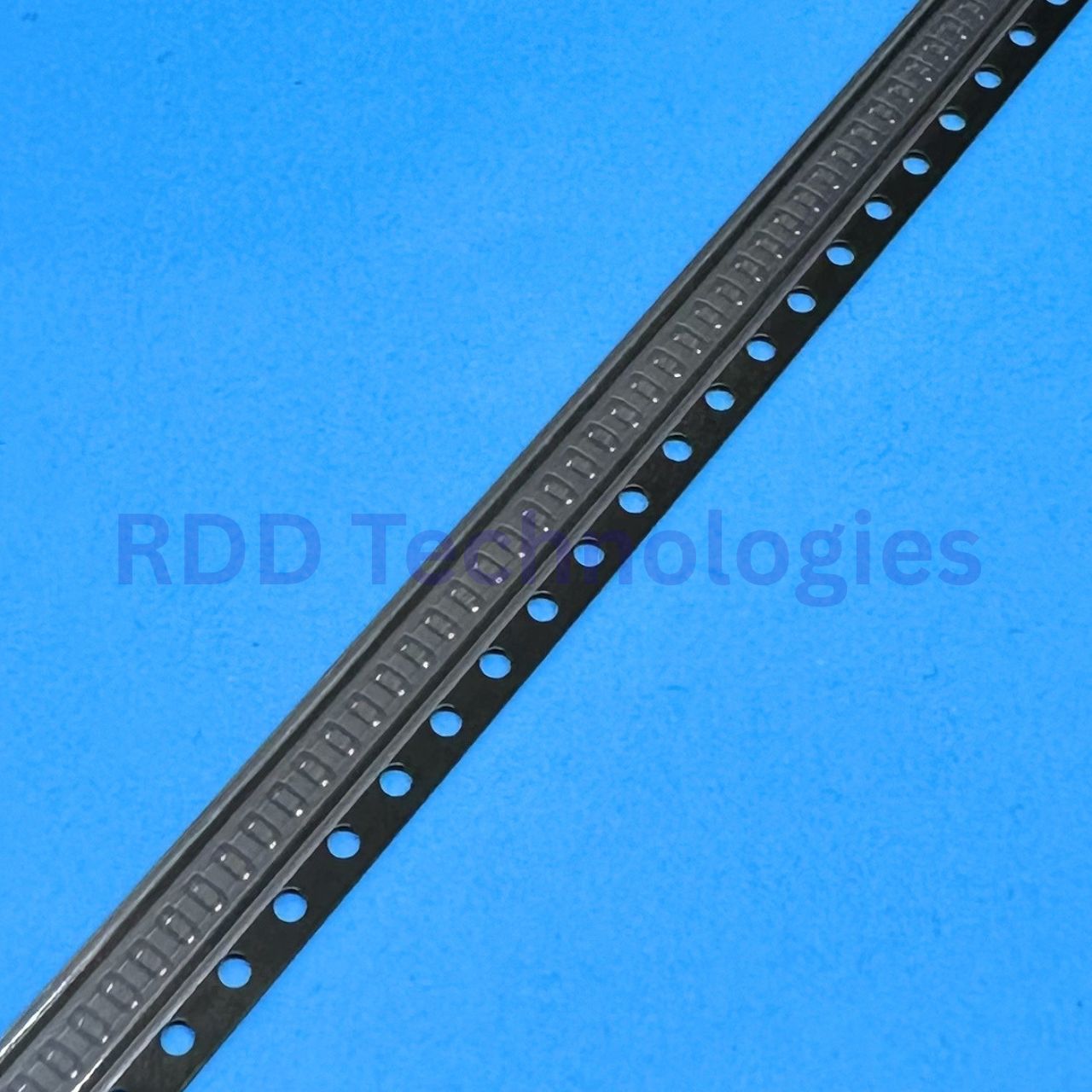

Garis (bar) pada badan menandai sisi katoda. Akhiran HG3-08 berarti versi berkualifikasi AEC-Q101 (otomotif), green, reel 7 inci isi 8.000 pcs.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
