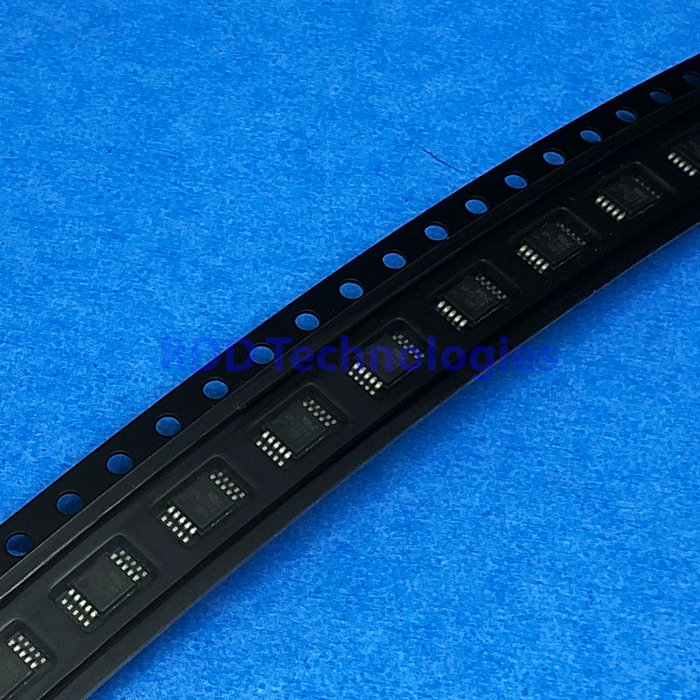

VPC2188 VPSC MSOP-10
Rp37.500
Wide Input Voltage Range Current Mode PWM Controller
Stok 10
SKU: 16519-L7.5
Kategori: Power Management IC
Spesifikasi teknis
| Jenis | PWM controller current-mode dengan startup tegangan tinggi; MOSFET eksternal |
|---|---|
| Topologi | Flyback, Buck, Boost |
| Tegangan input (VIN) | 4 – 100 V (maksimum absolut 110 V) |
| Regulator internal VDD | 8,7 V tipikal, arus hingga 20 mA (LDO dari VIN) |
| Arus kerja | 2,0 mA tipikal, 3,0 mA maksimum |
| Arus shutdown | 0,1 µA (pin UVP = 0 V) |
| Batas arus (pin CS) | 500 mV tipikal (450 – 550 mV) |
| Frekuensi switching | Diatur dengan satu resistor RT: 150 kHz (44,2 kΩ), 300 kHz (22 kΩ), 500 kHz (13,3 kΩ); turun bertahap saat beban ringan |
| Duty cycle maksimum | 80 % tipikal (75 – 85 %) |
| Mode umpan balik | Optocoupler (sisi sekunder), primary-side regulation (PSR), atau pembagi resistor |
| Soft-start | Internal 1,2 ms, atau diatur dengan kapasitor eksternal |
| Driver gate | 0,8 A source, 1,5 A sink (puncak) |
| Proteksi | Batas arus siklus demi siklus, hubung singkat, OVP VDD (18,6 V), over-temperature (163 °C), undervoltage input yang dapat diatur |
| Suhu kerja | -40 °C – +125 °C (sambungan) |
| Kemasan | MSOP-10 |
| Jenis pemasangan | Surface Mount |
Keterangan
Spesifikasi di atas mengacu datasheet VPSC VPC2187/VPC2188 (Juli 2021, bahasa Mandarin).
VPC2188 adalah pengendali untuk rangkaian flyback, buck, atau boost. Jenis konversi dan tegangan keluaran ditentukan oleh rangkaian yang digunakan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet produsen, salinan melalui LCSC, C2846908.
