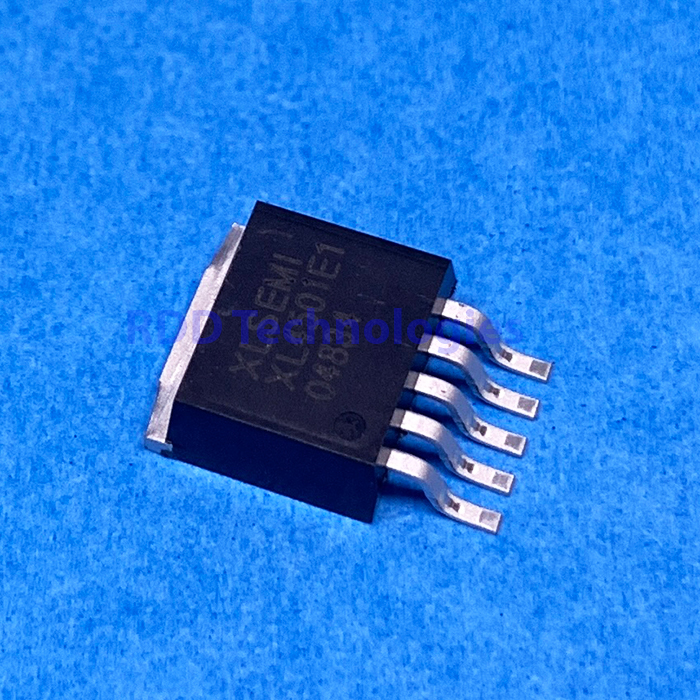

Name: XL4501E1 XLSEMI TO-263-5 - RDD Technologies
SKU: 16308-L60.3
Price: 20000 IDR
Availability: InStock

Spesifikasi teknis

Jenis	Konverter DC-DC buck (step-down) PWM 150 kHz dengan loop arus konstan (CC/CV)
Merek	XLSEMI (Shanghai XinLong)
Tegangan input	8–36 V (maks. absolut 40 V)
Tegangan keluaran	Dapat diatur 1,25–32 V (VFB 1,231–1,269 V)
Arus keluaran	Hingga 4,5 A beban · arus switch maks. 5 A
Arus konstan	Diatur lewat resistor sense: Iout = 0,11 V / RCS (VCS 104,5–115,5 mV)
Frekuensi switching	150 kHz (127–172 kHz)
Efisiensi (tipikal)	86 % (12 V → 5 V, 4 A)
Rds(on) MOSFET internal	Tipikal 75 mΩ · maks. 100 mΩ
Dropout minimum	0,3 V
Proteksi	Pembatas arus, thermal shutdown, UVLO (5 V)
Suhu junction kerja	−40 °C – +125 °C
Konfigurasi kaki	1 GND · 2 FB · 3 SW · 4 CS · 5 VIN · tab logam = SW
Kemasan	TO-263-5L, tape & reel
Jenis pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet XLSEMI XL4501 (5A 150KHz 36V Buck DC/DC Converter With Constant Current Loop, Rev 1.4, via LCSC): fitur, susunan kaki, absolute maximum ratings dan karakteristik listrik.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
