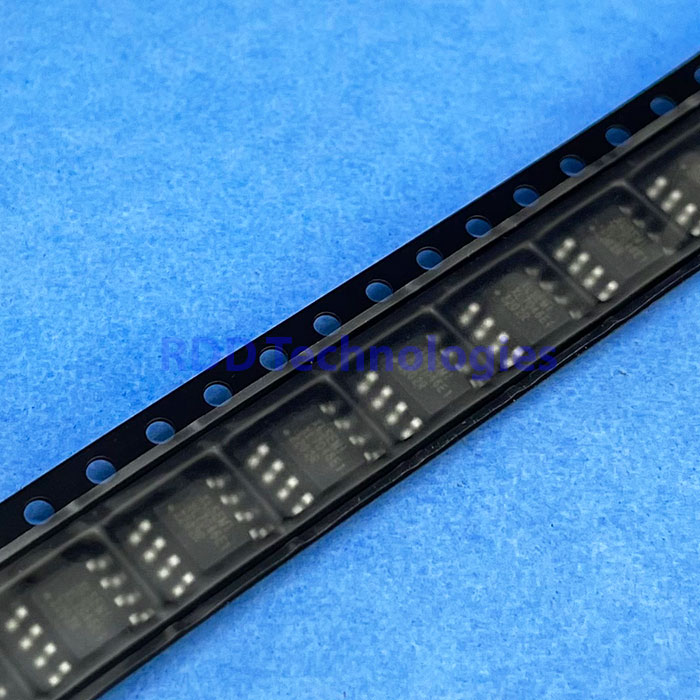

XL7046E1
Rp18.000
1.0A 100KHz 90V Buck DC/DC Converter
Stok 95
SKU: 16973-L62.17
Kategori: Power Management IC
Spesifikasi teknis
| Jenis | Konverter DC-DC buck (step-down) PWM, frekuensi tetap, dengan power MOSFET (PMOS) internal |
|---|---|
| Tegangan input | 8 – 80 V (maksimum absolut 90 V) |
| Tegangan output | 1,25 – 20 V, diatur dengan pembagi resistor |
| Arus output maksimum | 1,0 A pada VOUT 5 V; 0,5 A pada VOUT 15 V (daya output di bawah 8 W) |
| Tegangan feedback | 1,25 V (1,225 – 1,275 V) |
| Frekuensi switching | 100 kHz tipikal (75 – 135 kHz) |
| Duty cycle maksimum | 85 % |
| Dropout minimum | 2,0 V |
| Arus diam (quiescent) | 2,1 mA tipikal, 5 mA maksimum |
| Arus standby (EN mati) | 160 µA tipikal, 400 µA maksimum |
| Batas arus saklar | 1,1 A (dengan resistor sense 0,075 Ω) |
| RDS(on) MOSFET | 270 mΩ |
| Pin EN | Aktif rendah: EN rendah atau mengambang = menyala, EN ≥ 2 V = mati |
| Proteksi | Batas arus, hubung singkat output |
| Efisiensi | Hingga 95 % (VIN 24 V, VOUT 15 V, 0,5 A) |
| Suhu kerja | -40 °C – +125 °C (sambungan) |
| Resistansi termal | θJA 60 °C/W |
| Kemasan | SOP-8 dengan exposed pad (pad = SW) |
| Jenis pemasangan | Surface Mount |
Keterangan
Spesifikasi di atas mengacu datasheet XLSEMI XL7046, Rev. 1.1.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet produsen, salinan melalui LCSC, C2843193.
