Name: ZXTR1005K4-13 DIODE TO-252 - RDD Technologies
Brand: ZETEX / DIODES INC
SKU: 17291-L64.01
Price: 20000 IDR
Availability: InStock

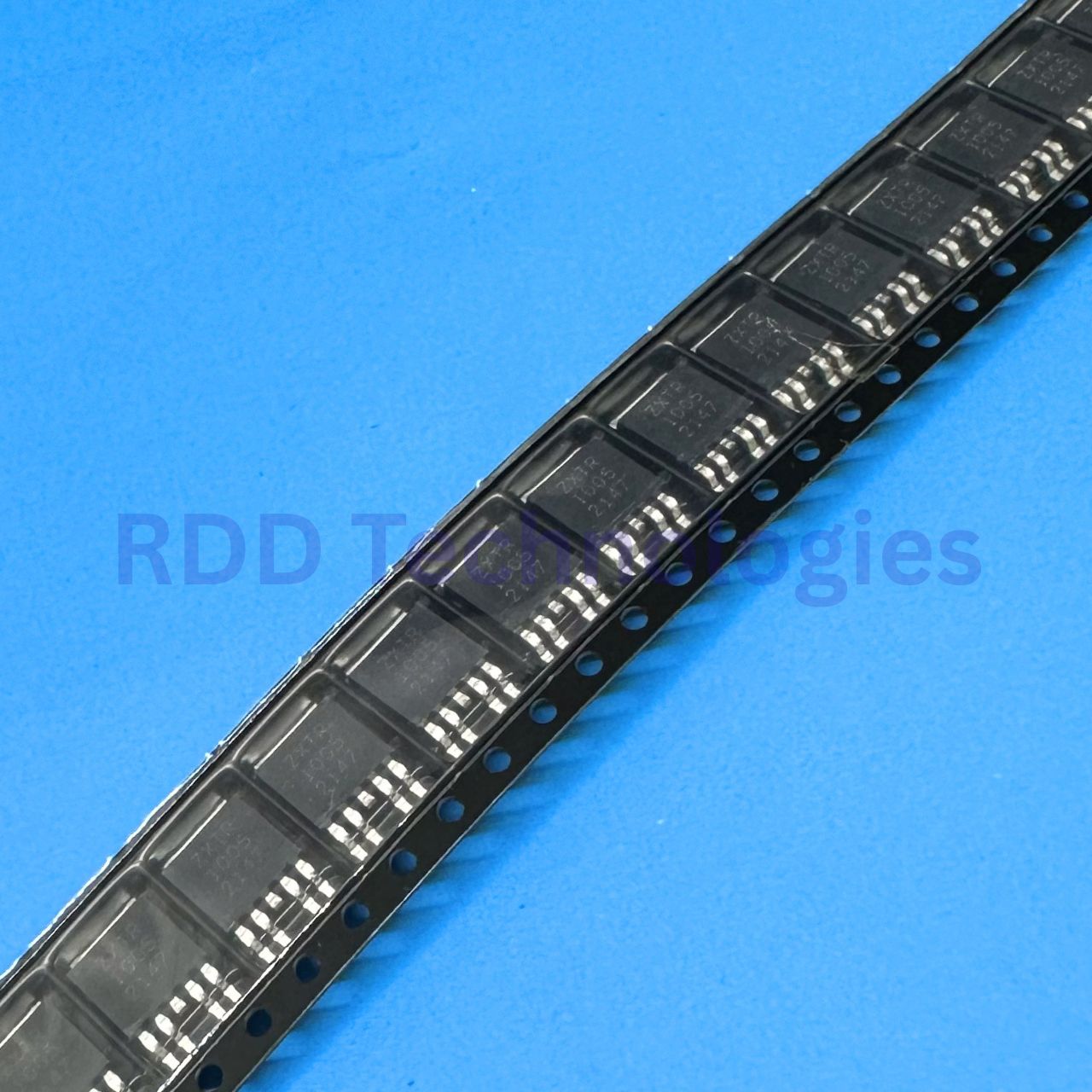

ZXTR1005K4-13 DIODE TO-252

Rp20.000

Linear Voltage Regulators 100V Input 5V 50mA 0.05A 5V 57dB 0.3mA

Stok 50

Spesifikasi teknis

Jenis	Regulator tegangan linear tegangan tinggi, keluaran tetap 5 V (emitter-follower)
Merek	Diodes Incorporated (lini produk Zetex)
Tegangan keluaran	5 V ±2 % (4,9–5,1 V) · ±4 % pada −55 °C hingga +125 °C
Arus keluaran	Hingga 50 mA kontinu (VIN 48 V) · pulsa 100 mA
Tegangan input	10–100 V (kerja) · maks. 100 V
Regulasi line	Tipikal 2 mV · maks. 10 mV (VIN 10–100 V)
Regulasi beban	Tipikal 20 mV · maks. 50 mV (IOUT 0,1–50 mA)
PSRR (tipikal)	57 dB (100 Hz)
Arus diam	Tipikal 300 µA, maks. 500 µA (VIN 48 V) · tipikal 650 µA (VIN 100 V)
Pin enable	EN terbuka = output aktif · EN ke GND = output mati
Disipasi daya	2,3 W (pad VIN di tembaga 50 × 50 mm)
Suhu junction kerja	−55 °C – +125 °C
Kode marking	ZXTR 1005
Kemasan	TO-252-4 (DPAK, pad VIN terbuka)
Jenis pemasangan	SMD

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Diodes Incorporated ZXTR1005K4 (100V Input, 5V 50mA Voltage Regulator, DS36315 Rev. 1-2, Januari 2014): tabel absolute maximum ratings, karakteristik termal, karakteristik listrik dan fungsi pin.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
